Alternative zu Sirius ACT (3SU1400-1LL10-3BA1) gesucht

oliver.tonn

Well-known member
Beiträge
4.389
Punkte Reaktionen
722
Zuviel Werbung?
->Hier kostenlos registrieren
Nachdem es laut Siemens unmöglich ist das im Betreff angegebene Sirius ACT in TwinCAT inklusive dem Safety-Teil zu konfigurieren, suche ich eine Alternative.
Es geht darum in einer Warte einen Not-Aus Knopf zu stellen und diesen dann per Profinet/PROFIsafe über zwei Ethernet-Switche die per LWL verbunden sind an die Steuerung (TC3) anzuschließen. Es soll, wie das Sirius, ein einzelnes Modul (mit Safety) sein, an das man nur noch 24V und ein Netzwerkkabel anschließt.
Hat hier jemand Vorschläge?

OP
O

oliver.tonn

Well-known member
Beiträge
4.389
Punkte Reaktionen
722
Zuviel Werbung?
->Hier kostenlos registrieren
Es gibt zwei Probleme.

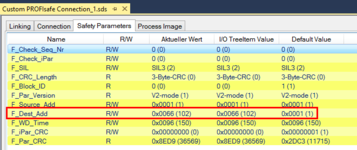

Ich konfiguriere in TwinSAFE die folgenden Einstellungen für den Sirius.

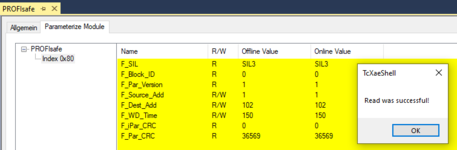

Dann wechsel ich in den I/O-Knoten auf das F-Modul und schreibe die Daten, was laut TC3 auch erfolgreich ist.

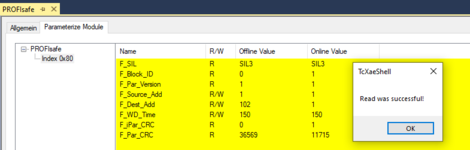

Wenn ich jetzt auf lesen klicke erscheinen die Daten auch bei Online values.
Schalte ich den Sirius nun aus und wieder ein und lese den Wert erneut, sind wieder die alten Werte drin.
Das Speichern hatte aber schon mal geklappt. Gerade hat es wieder geklappt. Ich vermute da war der Fehler, dass das Safety Programm nicht aktuell war.

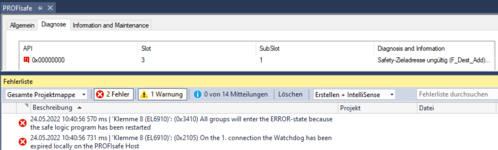

Dann bekomme ich beim Neustart einen Watchdogfehler von der Logik CPU und der Sirius meldet "Safety-Zieladresse ungültig".


MasterOhh

Well-known member
Beiträge
1.582
Punkte Reaktionen
397
Zuviel Werbung?
->Hier kostenlos registrieren
Also ich habe mir angewöhnt, nach dem Ändern von den Safety-Parametern immer nochmal die Hardware Konfig neu auf die Steuerung zu laden. Hatte da in der Vergangenheit auch schon mal Probleme, die so gelöst wurden.
Vielleicht hilft es bei dir auch. Ein Versuch kann ja zumindest nicht schaden ...

OP
O

oliver.tonn

Well-known member
Beiträge
4.389
Punkte Reaktionen
722
Dann also erst beim entsprechenden Alias Device die Einstellungen unter Safety Parameter ändern, Button "Update I/O TreeItem" drücken, beim F-Modul auf "Schreiben" drücken und dann die Hardware Konfig laden?


MasterOhh

Well-known member
Beiträge
1.582
Punkte Reaktionen
397
Dann also erst beim entsprechenden Alias Device die Einstellungen unter Safety Parameter ändern, Button "Update I/O TreeItem" drücken, beim F-Modul auf "Schreiben" drücken und dann die Hardware Konfig laden?
Ja, so würde ich es machen. In der Anleitung von der Sirius ACT steht ja auch was von Hardware Konfig laden drin, allerdings auf Siemens SPS bezogen. Versucht macht kluch, sag ich da.


Wincctia

Well-known member
Beiträge
762
Punkte Reaktionen
160
Hallo Oliver,

welche Firmware hast du auf deinem Modul? Die History ist recht interessant….



mfg Tia

OP
O

oliver.tonn

Well-known member
Beiträge
4.389
Punkte Reaktionen
722
Zuviel Werbung?
->Hier kostenlos registrieren
welche Firmware hast du auf deinem Modul? Die History ist recht interessant….
Auf dem Gerät ist die neueste Firmware (2.1.4) drauf.
hast du es mit S7 Fct schon Probier? laut diesem FAQ wäre das erfolgreich https://support.industry.siemens.co...interfacemodul-ohne-tia-portal?dti=0&lc=de-DE
Das Problem ist, dass TwinCAT TCI nicht unterstützt und ich das Tool nicht starten kann.
Ich dachte eigentlich, ich bräuchte es nur zur Berechnung der Prüfsumme und da keine Parameter existieren und somit keine Prüfsumme berechnet werden muss gar nicht.
Wenn man damit die F-Adresse einstellen muss, frage ich mich was dann diese Einstellung macht?
Die wird ja als F_Dest_Add übergeben und ins Gerät geschrieben.


Wincctia

Well-known member
Beiträge
762
Punkte Reaktionen
160
Hallo Oliver,

blöder Vorschlag Evtl Tia Trail herunterladen und damit Parametrieren? zwar maximaler Overkill. Zumindest für den Anfang eine möglichkeit.

Gruß Tia

OP
O

oliver.tonn

Well-known member
Beiträge
4.389
Punkte Reaktionen
722
blöder Vorschlag Evtl Tia Trail herunterladen und damit Parametrieren? zwar maximaler Overkill. Zumindest für den Anfang eine möglichkeit.
Das Problem ist, dass man zum Parametrieren ein F-CPU braucht und die habe ich nicht, aber PLCSIM advanced kann auch F-CPUs simulieren und Netzwerkverbindungen, damit werde ich es mal probieren.


Wincctia

Well-known member
Beiträge
762
Punkte Reaktionen
160
Zuviel Werbung?
->Hier kostenlos registrieren
Hallo Oliver,

brauchst du glaub ich gar nicht. Einfach eine Hardware Konfiguration zu deinen Sirius Anlegen und dann Rechts Klick zuweisen hätte ich jetzt mal vorgeschlage, muss aber sagen zu 100% sicher bin ic ja mir da jetzt nicht aber mal testen würde ich sagen. Gruß Tia


testor

Well-known member
Beiträge
123
Punkte Reaktionen
13
Das Problem könnten die iPar (F_ipar_CRC) sein. Ich hatte das Problem als ich mal probiert habe ET200SP fio in Twincat einzubinden. Für Sirius ACT scheinen die auch notwendig zu sein (evtl. Für die zusätzlichen terminal Module?). Siemens schreibt folgendes:
"Einsatz der fehlersicheren SIRIUS ACT PROFINET Interfacemodule in einem Engineering-System
eines Drittherstellers oder Step 7 Classic
Mit Hilfe des S7-Fail-safe Configuration Tool (S7-FCT) ist die Einbindung der fehlersicheren
SIRIUS ACT PROFINET Interfacemodule in einem Engineering-System eines Drittherstellers oder
Step 7 Classic mittels GSD-Projektierung möglich. S7-FCT stellt dazu die Berechnung der
F_iParCRC und die Adressierung der F-Peripherien nach PROFIsafe-Adresstyp 2 zur Verfügung.
Die stets aktuellste GSD-Datei erhalten Sie unter folgendem Link (https://
support.industry.siemens.com/cs/ww/de/view/109746180)."


Beckhoff in der Doku zur EL6910 folgendes:
"Der Parameter F_iPar_CRC bezieht sich auf die iParameter des PROFIsafe-Gerätes. Diese müssen direkt
am PROFIsafe-Gerät in der I/O-Konfiguration eingestellt werden. Zur Berechnung der iPar-CRC ist
gegebenenfalls eine zusätzliche Third-Party-Software des Herstellers notwendig. Die dort berechnete CRC
muss auf dem Reiter Safety Parameters unter F_iPar_CRC entsprechend eingetragen werden"

und:
"iParamater
Auf dem PROFIsafe I/O-Gerät müssen die identischen iParameter wie auf dem Alias Device konfiguriert
sein, damit die Kommunikation korrekt starten kann"

Siemens stellt also ein Programm zu Verfügung, welches z.B. von ABB auch in die Engineering Umgebung eingebunden ist, Beckhoff tut dies nicht und verweist auf Siemens...


testor

Well-known member
Beiträge
123
Punkte Reaktionen
13
Zuviel Werbung?
->Hier kostenlos registrieren
Nein, die Prüfsumme ist nicht das Problem, da das FCT Toll sagt, das es keine Parameter gibt.
Hast du das FCT aus der TC3 Umgebung starten können? Soweit ich das verstanden habe geht das nicht stand alone und muss im Engineering eingebunden sein.

Das reine Parametrieren außerhalb der des Engineerings soll laut den Aussagen die ich bekommen habe nicht gehen, da der F_ipar_CRC hardwaregebunde bzw. Abhängig von den Safety-Verbindungen ist.
Die Sirius ACT Profisafe Verbindungen werden hier ja aktiv beim FCT Tool genannt.

Zum eigentlichen Thema: Was spricht den dagegen den Not-Aus über eine normale FSOE Klemme zu realisieren? Habe evtl. deinen use case nicht verstanden.

OP
O

oliver.tonn

Well-known member
Beiträge
4.389
Punkte Reaktionen
722
Hast du das FCT aus der TC3 Umgebung starten können? Soweit ich das verstanden habe geht das nicht stand alone und muss im Engineering eingebunden sein.
Das FCT Tool lässt sich auch nicht in TC3 starten. Ich habe es in TIA gestartet und da kam die Meldung, das es keine Parameter und damit auch keine Prüfsumme gibt.
Zum eigentlichen Thema: Was spricht den dagegen den Not-Aus über eine normale FSOE Klemme zu realisieren? Habe evtl. deinen use case nicht verstanden.
Der Wunsch meines aktuellen Kunden spricht dagegen. Es soll ein monolithesches Modul sein an das nur 24V und eine Netzwerkleitung gelegt werden sollen. Die Netzwerkleitung wird bei derem Kunden in der Warte auf einen Switch gegeben, dann geht es per LWL weiter zum Maschinenraum an einen weiteren Switch und dann per Kabel zur Steuerung.

OP
O

oliver.tonn

Well-known member
Beiträge
4.389
Punkte Reaktionen
722
Hallo Oliver,

brauchst du glaub ich gar nicht. Einfach eine Hardware Konfiguration zu deinen Sirius Anlegen und dann Rechts Klick zuweisen hätte ich jetzt mal vorgeschlage, muss aber sagen zu 100% sicher bin ic ja mir da jetzt nicht aber mal testen würde ich sagen. Gruß Tia
Leider vermutlich doch, denn beim Versuch das Ganze ohne F-CPU zu machen kommt die Fehlermeldung "F-Peripherie nicht bereit".
Ich musste also eine F-CPU mit PLCSIM Advanced simulieren und an diese dann das Gerät hängen und die SPS starten, aber wie?
Die SPS und das Sirius zum Projekt hinzufügen ist einfach, die IPs anpassen auch, aber wie geht es dann weiter, bzw. wie muss ich da vorgehen?
Nachtrag: Im PLCSIM Advanced habe ich schon eine Instanz als PLC_1 mit der IP 192.168.2.1 konfiguriert und eine "echten" Netzwerkschnittstelle ausgewählt. Dieser habe ich die IP 192.168.2.250 gegeben. Aber wie verbinde ich mich aus TIA jetzt mit dieser CPU?
