Drucktransmitter Typ 4 - 20 mA mit Vipa 231-1BD53 auslesen klappt nicht

[HWPascal]

Zuviel Werbung?
-> Hier kostenlos registrieren

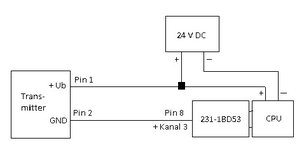

In der angehängten Skizze ist dargestellt, wie ich den Drucktransmitter DT1-I/02/02 eingebunden habe.

Leider bringt der Aufbau nicht das erhoffte Ergebnis.
Im entsprechenden PEW wird - 32768 ausgegeben, in der Statusanzeige der AI - Baugruppe leuchtet die LED F3.
Konfiguriert ist Kanal 3 mit "S7 Strom 4..20 mA", die Kanäle 0 bis 2 sind deaktiviert.

Der Transmitter scheint in Ordnung zu sein. Testweise an eine 331-1KF01 (Pin 2 = I+ Kanal 0) angeschlossen war der ermittelte Wert wie die Anzeige am Manometer.

Ich hoffe mir kann jemand einen brauchbaren Tipp geben.

HWPascal



[Plan_B]

Hab mal flücgtig ins Manual gesghaut: Pin 9 würde igg denken muss aug GND



[HWPascal]

Zuviel Werbung?
-> Hier kostenlos registrieren

Leider keine Veränderung. Pin 9 anstelle von Pin 8 verwendet bringt am PEW den selben unsinnigen Wert, die LED F3 geht auch nicht aus.



[Plan_B]

Pin 8 als i+ ist schon richtig. Aber Strom muss fliessen. Es fehlt aber der Abfluss. Pin 9 muss auf Masse mein ich. Dann ist der Kreis auch geschlossen.

PS: jz seh ich, was Du meinst. Ich red nicht vom Transmitter-GND Anschluss. Ich red von der Analogmasse, Ground, 0V Ebene des Systems, bei Dir mit "-" bezeichnet.



[HWPascal]

Hallo Plan B, der Anschluß von Pin 9 auf "-" der Stromversorgung brachte die Lösung. Ich danke dir für deine Hilfe.
