TIA G120C Kenndaten Telegramm 20 auslesen

[EntGo14]

Zuviel Werbung?
-> Hier kostenlos registrieren

Liebes SPS Forum,

ich möchte gerne einige Motordaten (Drehzahl, Strom, Drehmoment) aus meinem G120C auslesen und diese im Programm weiterverwenden. Für diese Parameter scheint mir das Standardtelegramm 20 angemessen zu sein. Nun habe ich das Problem, dass ich es noch nicht schaffe, die korrekten Werte auszulesen. Die jeweiligen Ist Werte aus der G120C und den ankommenden Ist Werte in meiner SPS könnt ihr dem Bild entnehmen. Wenn ich die ankommenden Ist Werte von Hex in Dez umrechne, komme ich leider auf falsche Werte:
16#0221 = 545 (laut G120C sind es ca. 100 rpm)
16#2070 = 8304 (ca. 1,36 A)
16#03E3 = 995 (ca. 0,64 Nm)
16#0021 = 33 (ca. 0,01 kW)

Habt ihr eine Idee, woran das liegen kann, bzw. wie ich auf die korrekten Werte komme? Vielen Dank schon mal für eure Hilfe!

Hintergrundinfos
TIA18
CPU1515F
PLC Datentyp für Telegramm 20 in PLC Variablentabelle aus Siemens Bib (https://support.industry.siemens.co...l)-und-simatic-s7-1200-s7-1500?dti=0&lc=de-WW)



[HaraldP.]

Hi,
Es werden die Daten in % von den Nennwerten übertragen 4000h (16384dez) sind dabei 100% vom Nennwert
545/16384*3000 wären ca. 100. ist die Nenndtrhzahl im G120 3000? Dann würde es passen
Gerne unser Webinar Teil 1 anschauen
Da zeigen wir die umrechnung
http://www.siemens.de/der-weg-zum-motion-control-spezialisten



[Ralle]

Zuviel Werbung?
-> Hier kostenlos registrieren

Irgendwas paßt da bei dir nicht.
Laut Hilfe ist r63 eine FloatingPoint32, r68 ebenfalls.
Kannst du bitte in der Beobachtungstabell mal probieren ID272 und ID276 anzuzeigen als Gleitpunktzahl?

Edit: Da passen aber die Hex-Zahlen auch nicht zu Gleitpunkt.

Edit 2: Nein, das wird tatsächlich als Word gesendet, also dann geht es ja nur in bezug zur Bezugsgröße, so wie @HaraldP. geschrieben hat.



[Ralle]

Schau mal bei dir in den Parametern unter Bezugsgrößen, vielleicht bringen die den Rest auch normiert?



[EntGo14]

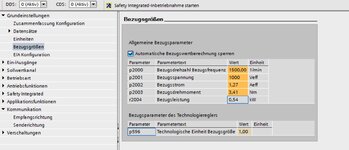

Ihr habt recht. Wenn ich alle Werte mit den Bezugsgrößen (n.Bezug=3000, I.Bezug=2,68, T.Bezug=10,12, P.Bezug=3,18) ausrechne, komme ich auf die richtigen Werte. Vielen Dank für die Hilfe. Ich habe nicht damit gerechnet, dass die prozentualen Werte weitergegeben werden. Wo kann ich herausfinden, dass diese Größen in Relation zu der Bezugsgrößen und nicht direkt in den realen Kennwerten angegeben werden?



[HaraldP.]

Zuviel Werbung?
-> Hier kostenlos registrieren

Ihr habt recht. Wenn ich alle Werte mit den Bezugsgrößen (n.Bezug=3000, I.Bezug=2,68, T.Bezug=10,12, P.Bezug=3,18) ausrechne, komme ich auf die richtigen Werte. Vielen Dank für die Hilfe. Ich habe nicht damit gerechnet, dass die prozentualen Werte weitergegeben werden. Wo kann ich herausfinden, dass diese Größen in Relation zu der Bezugsgrößen und nicht direkt in den realen Kennwerten angegeben werden?

schwierig zu finden:

SIOS

support.industry.siemens.com

Listenhandbuch G120C. Seite 21 wird erklärt, was 100% ist (oder unser Webinar Teil 1 anschauen )

Grund ist, damit man der Wert im Bereich -200% bis 200% möglichst genau übertragen wird

bei den einzelnen Parametern steht, welcher Parameter für die Normierung (=100%) steht (siehe Anhang Beispielparameter r0222 auf Seite 33)



[PN/DP]

Grund ist, damit man der Wert im Bereich -200% bis 200% möglichst genau übertragen wird

Grund ist, dass nur halb so viele Bytes übertragen werden müssen als bei Gleitpunkt, und trotzdem ausreichender Genauigkeit.



[EntGo14]

Vielen Dank für eure Antwort. Ich werde mir auf jeden Fall noch das Webinar anschauen @HaraldP. Danke fürs Teilen!
