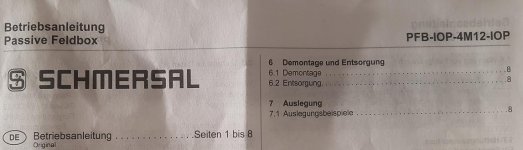

Schmersal PDB-IOP-4M12-IOP : Anwendungsbeispiel unklar

[Senator42]

Zuviel Werbung?
-> Hier kostenlos registrieren

Hallo Forum

Das Beispiel der ersten von 3 Boxen hat 4 Türen.

Vom Anschluss I/O sind 4x IN und4x OUT. Wozu sind die?

Oben bei den 24V und GND sind noch 2 Safety IN.
Muss ich an denen 24V anlegen?

Welches (eine) Signal sagt mir, dass alle Türen geschlossen sind?

Oben bei den 24V ist eine 10A Sicherung. Eine Zuhaltung habe ich nicht.
Warum 10 Ampere?



x

x

x



[TheLevel]

Hallo Forum

Das Beispiel der ersten von 3 Boxen hat 4 Türen.

Vom Anschluss I/O sind 4x IN und4x OUT. Wozu sind die?

Mit den OUTs könntest du die jeweiligen Zuhaltungen ansteuern, wenn du denn welche hättest.
An den INs kommt ein "Diagnosesignal" - das könnte der Zustand (auf/zu) der jeweiligen Tür sein, das weiß ich aber nicht.

Oben bei den 24V und GND sind noch 2 Safety IN.
Muss ich an denen 24V anlegen?

Nein, die kommen auf die sicheren Eingänge deiner SPS

Welches (eine) Signal sagt mir, dass alle Türen geschlossen sind?

Die beiden Safety INs zusammen, zweikanalig ausgewertet.

Oben bei den 24V ist eine 10A Sicherung. Eine Zuhaltung habe ich nicht.
Warum 10 Ampere?

Die 10A sind mutmaßlich auf den Maximalausbau ausgelegt.



[Senator42]

Zuviel Werbung?
-> Hier kostenlos registrieren

danke, hat geholfen.
