TIA 2x ET 200L mit einer S7-1500 verbinden

[NilsB]

Zuviel Werbung?
-> Hier kostenlos registrieren

Guten Tag

Eckdaten
1xS7 1512C-1PN
2xHilscher NL 51N-DPL
2xET 200L 16DI/16DO

ich bin gerade an meinem Abschlussprojekt und habe das Problem wie bekomme ich es hin dem Hilscher Stecker zu sagen das hinter ihm eine ET200L ist sowie die benötigte Adressierung das ich die Ein-/Ausgänge Programmieren kann.



[DeltaMikeAir]

Hast du dir das Handbuch mal angeschaut? Speziell Kapitel 5?
https://www.hilscher.com/fileadmin/cms_upload/de/Resources/pdf/netLINK_NL_51N-DPL_UM_05_DE.pdf

Du liest mit der Hilscher Software die GSD Datei der ET200L ein, parametrierst diese und dann wird eine GSDML Datei erzeugt, welche du in TIA importieren musst.

In TIA hast du dann keine ET200L Stationen sondern nur die Hilscher Station mit den benötigten Adressen der ET200L.



[DOD666]

Zuviel Werbung?
-> Hier kostenlos registrieren

Die et kannst du nicht in TIA projektieren.
Steht alles in der Hielscher Dokumentation wie man die et dort per gsd einbindet. Und daraus dann eine GSD erstellt die man dann in das TIA Projekt importieren kann.

Schöne Pfingsten



[NilsB]

Ja die GSD Datei habe ich in SYCON.net erstellt und diese dann in TIA hochgeladen danach konnte ich diese Bausteine im Katalog auswählen nur wie erstelle ich jetzt meine Ein-/Ausgänge für meine PLC Variablentabelle das ich meine Funktionen programmieren kann.

Was meinst du mit den benötigten Adressen der ET200L ?



[DeltaMikeAir]

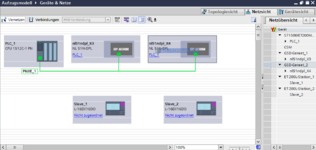

Kannst du mal einen aktuellen Screenshot der Hardwarekonfig zeigen?



[NilsB]

Zuviel Werbung?
-> Hier kostenlos registrieren

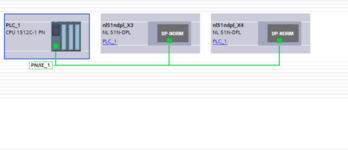

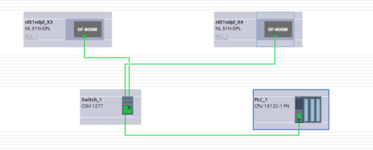

Ich hoffe das hilft weiter.



[DeltaMikeAir]

Ich hoffe das hilft weiter.

Der Bus scheint zu funktionieren. Haben deine ET200L noch einen Busfehler ( BF LED aus ? )?



[NilsB]

Ja die BF Leuchte ist bei beiden aus.



[DeltaMikeAir]

Zuviel Werbung?
-> Hier kostenlos registrieren

Ja die BF Leuchte ist bei beiden aus.

Dann passt es doch



[NilsB]

Ja die GSD Datei habe ich in SYCON.net erstellt und diese dann in TIA hochgeladen danach konnte ich diese Bausteine im Katalog auswählen nur wie erstelle ich jetzt meine Ein-/Ausgänge für meine PLC Variablentabelle das ich meine Funktionen programmieren kann.

Was meinst du mit den benötigten Adressen der ET200L ?

Dann passt es doch

Die Kommunikation steht ich verstehe aber nicht wie ich jetzt die Ein-/Ausgänge verarbeiten/setzen kann ich habe ja nur 2 Eingangsadressen sowie 2 Ausgangsadressen pro ET200L oder verstehe ich es grundsätzlich nicht.



[DeltaMikeAir]

Die Kommunikation steht ich verstehe aber nicht wie ich jetzt die Ein-/Ausgänge verarbeiten/setzen kann ich habe ja nur 2 Eingangsadressen sowie 2 Ausgangsadressen pro ET200L oder verstehe ich es grundsätzlich nicht.

Zeig mal den EA Bereich ( Screenshot ), den es je am Hilscher gibt. Ansonsten, probiere es doch einfach mal kurz. Einen Eingang mit 24V belegen und schauen was am Hilscher kommt oder einfach mal einen Ausgang setzen und prüfen welcher an der ET200 kommt.



[DeltaMikeAir]

Zuviel Werbung?
-> Hier kostenlos registrieren

ich habe ja nur 2 Eingangsadressen sowie 2 Ausgangsadressen pro ET200L

Vermutlich je zwei Bytes E&A? Du hast ja 16E/A. Das würde passen wenn es je zwei Bytes sind.



[NilsB]

Zeig mal den EA Bereich ( Screenshot ), den es je am Hilscher gibt. Ansonsten, probiere es doch einfach mal kurz. Einen Eingang mit 24V belegen und schauen was am Hilscher kommt oder einfach mal einen Ausgang setzen und prüfen welcher an der ET200 kommt.

Gibt es einen Monitor in dem ich sehe wenn ich z.B. händisch einen Ein-/Ausgang geschaltet habe.



[NilsB]

Vermutlich je zwei Bytes E&A? Du hast ja 16E/A. Das würde passen wenn es je zwei Bytes sind.

Ohje das klingt sehr logisch.



[DeltaMikeAir]

Zuviel Werbung?
-> Hier kostenlos registrieren

Ohje das klingt sehr logisch.

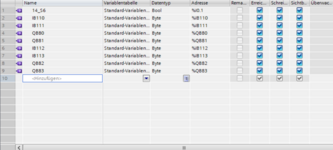

Ja, die Adressen die du benötigst siehst du ja in deinem Screenshot, damit solltest du arbeiten / testen können
