Hallo und moin moin!

ich hatte ein voll funktionsfähiges System, und die Reihenfolge, in der die IO-Karten im Rack angebracht waren, entspricht der beigefügten Abbildung.

Da die Analog-Eingangskarte (2AI I 4WIRE HS) an Position 20 im IM-Rack ohnehin nur als Reservekarte diente und nicht mehr benötigt wurde, wurde sie durch die 2AI RTD HF ersetzt, wie in der Abbildung gezeigt.

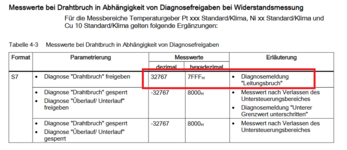

Die wichtigste Frage lautet nun: Ist die Reihenfolge, in der die Karten konfiguriert werden sollten, überhaupt relevant? Ich erhalte zwar keinerlei Fehlermeldungen in der Hardware oder Software, aber ich erhalte auch nicht den Temperaturwert, der im Bereich von 22–25 °C liegen sollte. Stattdessen erhalte ich 32767 als Rohwert, als ob nichts angeschlossen wäre.

EW264: RTD Eingang



[DeltaMikeAir]

Die wichtigste Frage lautet nun: Ist die Reihenfolge, in der die Karten konfiguriert werden sollten, überhaupt relevant?

Ja, die projektierte Reihenfolge muss mit der tatsächlichen übereinstimmen.



[DeltaMikeAir]

Zuviel Werbung?
-> Hier kostenlos registrieren

Stattdessen erhalte ich 32767 als Rohwert, als ob nichts angeschlossen wäre.

Wichtigste Frage an der Stelle:
Wie hast du den Temperaturführer genau angeklemmt und was für einer ist es? Hast du die geänderte Hardwarekonfig gespeicher + übersetzt und dann in die SPS geladen?



[Gamexter]

1. Ich habe eine PT100 4 Leiter benutzt. Pin 1 M+, Pin 2 I+, Pin 3 I- und Pin 4 M-.
2. HW Config geändert, übersetzt und gespeichert.
3. SW FBs die aufgerufen sind aktualisiert und übersetzt.

Wenn ich das gleiche PT100 mit dem Testaufbau mal konfiguriere. Es funktioniert alles einwandfrei. gleiche SUB-Program, Einstellungen, Verdrahtung usw.

PEW10: RTD Eingang



[DeltaMikeAir]

Wie groß ist denn das Prozessabbild der CPU eingestellt?
Kannst du mal in deinem Aufbau in dem es nicht funktioniert in der HW-Konfig Online gehen um zu sehen ob es auf der Station eine Störung gibt?
Ich gehe einmal davon aus, dass es keinen schreibenden Zugriff in deinem Programm auf EW264 gibt?



[Gamexter]

Zuviel Werbung?
-> Hier kostenlos registrieren

Wie groß ist denn das Prozessabbild der CPU eingestellt?
Kannst du mal in deinem Aufbau in dem es nicht funktioniert in der HW-Konfig Online gehen um zu sehen ob es auf der Station eine Störung gibt?
Ich gehe einmal davon aus, dass es keinen schreibenden Zugriff in deinem Programm auf EW264 gibt?

Prozessabbild ist 1024
und Online liegt keine Fehlern in der Diagnosepuffer.



[DeltaMikeAir]

1. Ich habe eine PT100 4 Leiter benutzt. Pin 1 M+, Pin 2 I+, Pin 3 I- und Pin 4 M-.
2. HW Config geändert, übersetzt und gespeichert.
3. SW FBs die aufgerufen sind aktualisiert und übersetzt.

Und auch in die CPU geladen? Also nicht nur die Software sondern auch die HW-Konfig. Falls ja, hattest du beim Übertragen der HW-Konfig evtl. irgendwo einen Onlinestatus aktiv ( beobachten o.ä. ). Dann kommt ein kleiner Warnhinweis.



[DeltaMikeAir]

und Online liegt keine Fehlern in der Diagnosepuffer.

Gehe mal in der HW-Konfig online


dann die ET200S Station anklicken und einen Screenshot davon hier einstellen.



[Gamexter]

Zuviel Werbung?
-> Hier kostenlos registrieren

In die CPU als komplett Laden alles reingespielt. HW dann SW und Safety.

Leider kann ich es heute nicht hochladen, da ich keinen Zugang habe, aber ein kleine Sache habe ich gemerkt und zwar.

in meiner Testaufbau, wenn ich die Reihenfolge für das IM Klemme so gemacht hatte, hat es auch nicht funktioniert.

Reihenfolge:
IM151-3, PM-E DC24V, 4DI DC24V ST, 4DO DC24V/0.5A ST, 2AI RTD HF
oder
IM151-3, PM-E DC24V, 2AI RTD HF, 4DI DC24V ST, 4DO DC24V/0.5A ST
oder
IM151-3, PM-E DC24V, 4DI DC24V ST, 2AI RTD HF, 4DO DC24V/0.5A ST

Es hat nur funktioniert in
IM151-3, PM-E DC24V, 2AI RTD HF
oder
IM151-3, PM-E DC24V, 4DO DC24V/0.5A ST, 2AI RTD HF

Deswegen wundere ich mich ob es wirklich an Reihenfolge liegt.
