Moin,
entweder ich stehe gerade auf dem Schlauch oder bin einfach nur überarbeitet und sehe den Wald vor lauter Bäumen nicht.
Induktiver Sicherheitssensor von IFM GG507S
Pilz PNOZ s4 Auswertegerät
PLe gefordert
Ist es überhaupt möglich mit den beiden Komponenten den Schaltzustand vom Sensor zu erfassen und auszuwerten?

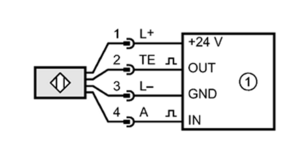

Angeschlossen folgendermaßen
PNOZ s4 auf überwachter steigender Flanke ohne Querschlusserkennung eingestellt (Querschlusserkennung ist meine ich im Sensor integriert)
24V Versorgung auf s4 A1 und A2 gelegt
Sensor L+ auf 24VDC
Sensor L- auf GND
Sensor TE auf S12
Sensor A auf S22
