Guten Morgen,

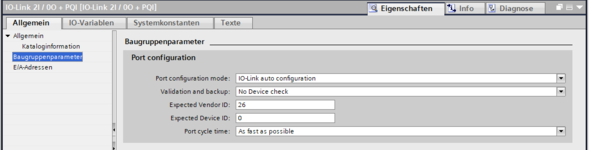

Ich will das IO-Link-Master StarterKit mit einer SPS (CPU1511C-1PN) verbinden. Programmiert wird mit Tia V15.1 Die Konfiguration mit der GSDML des IO-Link Masters hat soweit geklappt, der Master zeigt eine Funktionierende Verbindung an - alles in Ordnung.
Nun geht es darum die Sensoren auszulesen, genutzt werden folgende: Lichtschranke, Induktiver Näherungssensor

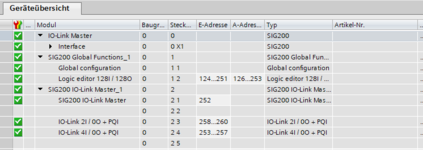

Der IO-Link Master wurde so konfiguriert das an S2 die Lichtschranke, und an S3 der Induktive Näherungssensor betrieben wird.
Es werden beide Sensoren nicht erkannt, aber im weiteren Verlauf geht es nur noch um den Induktiven Näherungsschalter, da vermutlich beide dasselbe Problem haben. Aus dem Datenblatt des Induktiven Schalters geht hervor, dass dieser 4 Bytes an Prozessdaten liefert, auslesen will ich später den Analogwert und einen Boolean wert(QL1). Im Datenblatt ist zwar ersichtlich in welchem Bit welcher Wert abgelegt wird, aber in der sps wird nichts erkannt.
Um überhaupt sehen zu können ob die SPS irgendwelche Daten bekommt, habe ich in der Beobachtungstabelle ein DWord mit der Adresse 253 erstellt.
Wenn ich nun den Sensor zum Schalten bringe, leuchten zwar die Schalt LED am Sensor aber in der SPS kommt kein Signal an.

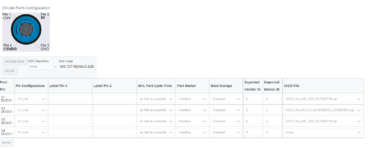

Mit der SICK Software Sopas, kann ich über die vergebene IP Adresse auf den IO-Link Master zugreifen, dort habe ich die IODD-Dateien für die Sensoren auf den richtigen Steckplatz gelegt, und die richtige Verbindungsart gewählt. Dort wird auch ein True / False Signal des Sensors Auf Eingang QL1 erkannt, aber leider kein Analogwert.
Normalerweise müsste mir doch QL1 also Byte 3 BIT 0 eine 1 oder eine 0 bringen.
Ich probiere da schon seit gestern Mittag rum, komme aber auf keine Lösung evtl. kann ja einer von euch weiter helfen.
Danke vorab!
