TIA Mit S7-1200 per Ethernet Statuswerte aus USV mit NMC auslesen

[PN/DP]

Zuviel Werbung?
-> Hier kostenlos registrieren

Hallo
Ich habe eine USV (UPS) Lenovo 5594 RU3 mit Network management card (NMC). Ich muss mit einer S7-1200 diverse Statuswerte der USV auslesen (Batterie-Ladezustand %, Restzeit Minuten, Last %, ...) und will dazu direkt mit der NMC über Ethernet kommunizieren. Jetzt bin ich auf der Suche nach einer Protokollbeschreibung der TCP-Kommunikation.

Hat jemand einen Tipp, wo ich da fündig werde?



[JesperMP]

Wenn es hilft, es scheint dass die Lenovo NMC Karte entweder identisch oder kompatibel mit ein IBM NMC Karte ist.
Ohne Gewähr: https://public.dhe.ibm.com/systems/support/system_x_pdf/81y1034_english.pdf



[PN/DP]

Zuviel Werbung?
-> Hier kostenlos registrieren

Danke Jesper, das Handbuch kenne ich schon und es passt zu der NMC. Allerdings ist da kein Protokoll beschrieben, wie ich die "Measurements" (Page 33) einfach auslesen kann. Ich möchte nicht die Werte aus dem Web Interface parsen. Das muss einfacher gehen.



[JesperMP]

Das NCM Karte sollte SNMP Get befehle beantworten.
Da ist ein Bibliotek für S7-1500:

https://cache.industry.siemens.com/dl/files/109/57249109/att_1017079/v2/57249109_SNMP_S7_CPU_LIB_V4_0_en.pdf

Keine Erfahrung.
Und keine Ahnung ob man damit die Daten von die UPS anfassen kann, oder nur die Netzwerkrelevante Daten von das Karte.



[JesperMP]

Kannst du die Typbezeichnung oder ein Bild von das Karte selber posten ?
Ich habe den verdacht das die Karte von eine Originalhersteller gemacht wird, und von viele UPS Hersteller mit eine neue Aufkleber wiederverkauft wird.
Beispiel Schneider: https://download.schneider-electric...ide&p_File_Name=ECOIT_NMC_TECHBROCHURE_EN.pdf
Bemerk es gibt Varianten mit Modubus TCP und Modbus RTU.



[PN/DP]

Zuviel Werbung?
-> Hier kostenlos registrieren

Da ist ein Bibliotek für S7-1500:

Ah Danke für den Hinweis auf die LSNMP. Es scheint so, als ob ich damit die Messwerte auslesen kann. Werde ich morgen testen.



[PN/DP]

Kannst du die Typbezeichnung oder ein Bild von das Karte selber posten ?
Ich habe den verdacht das die Karte von eine Originalhersteller gemacht wird, und von viele UPS Hersteller mit eine neue Aufkleber wiederverkauft wird.

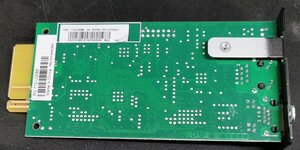

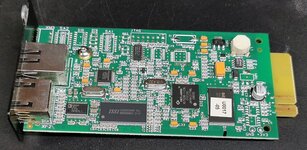

Ich glaube auch, dass viele UPS-Hersteller die gleiche NMC verwenden. Bei mir heißt die "NMC 710-U0086". Im Anhang Fotos.



[Blockmove]

Evtl. Ist die USV zu Eaton kompatibel … Behauptet zumindest Google.
Dann sollte Modbus in der Weboberfläche aktivierbar sein.
