TIA Modbus Verbindung zu einer Wago 750-849 mit einer S7-1500

[themasterchris]

Zuviel Werbung?
-> Hier kostenlos registrieren

Hallo Leute,
ich versuche mich gerade ein wenig an Modbus Verbindungen zwischen einer S7-1515 (TIA Portal V15.1) und einer Wago 750-849.
Was ich leider nicht ganz verstehe wie das Adress-Mapping aussieht.

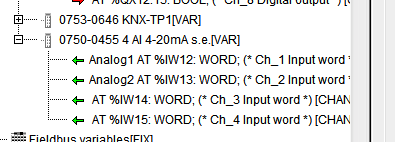

Meine Hardware Konfiguration in der Wago sieht folgendermaßen aus:


Wenn ich über die S7 darauf zugreife bekomme ich aber nur die richtigen Werte von Eingangswort 12 (erste Digital Eingangskarte) wenn ich bei MB_DATA_ADDR 1 einstelle. Das ist doch so nicht richtig oder? Wie komme ich dann an die Analog Eingänge?
Ich steh da aktuell etwas auf dem Schlauch.

Hier noch meine Config auf der TIA Seite:


Ich hoffe ihr könnt mir weiterhelfen.



[MSB]

Das Wago-Mapping ist nicht so leicht zu verstehen, bezüglich Siemens musst du auf jeden Fall die DATA-ADDR anpassen, damit du bei MB-Mode 0 im richtigen FunctionCode landest.
https://support.industry.siemens.com/cs/de/en/view/109742272/85307697931?dl=de

Bei Wago steht auf Seite 249, und folgend, dann das detailierte Register-Mapping, oder wenigstens das entsprechende Prinzip.
https://www.wago.com/wagoweb/docume...coupler_controller/m07500849_00000000_0de.pdf
