Beckhoff: Probleme mit azyklischem Datenaustausch

[haki_007]

Zuviel Werbung?
-> Hier kostenlos registrieren

Sehr geehrte Damen und Herren,

ich bin neu in die Umgebung von Twincat 3 eingestiegen und zurzeit beschäftige ich mich mit dem zyklischen und azyklischem Datenaustausch zwischen einem Profinet-RT-Controller-Master-Klemme (EL6631) und einem Slave. Der zyklische Datenaustausch funktioniert reibungslos, jedoch habe ich Probleme bei der Einrichtung des azyklischen Datenaustausches.

Auf der Seite von Beckhoff habe ich entnommen, dass der ADS-Baustein "ADSRDWRT" verwendet werden soll. Um auf die Gewünschten Parameter des Slaves zuzugreifen, muss man auch die Daten: Slot, Subslot und Index eingeben. Leider ist dies auf der Seite von Beckhoff nicht erkenntlich, wie diese Daten in den Baustein eingebunden werden sollen.
Außerdem wird auf der Seite noch ein Aufbau eines Recorddaten Frames erklärt, indem die ganzen benötigten Eingabedaten sind, jedoch wird nicht erwähnt wie das Frame und der ADS-Baustein verknüpft werden sollen.

Ich wäre für jeden Tipp sehr dankbar.



[Guga]

Da hast du dir aber ein nettes Einsteigerthema gesucht. Also est mal die Doku der EL6631 lesen bzw. parallel lesen. Aber das hast du ja schon getan wie man es aus der Frage herauslesen kann.
Ich habe es vor vielen Jahren projektiert und mir Notizen gemacht. Ist schon wieder länger her und ich müsste mich auch etwas länger darüberbeugen um es erklären zu können. Allerdings ist ProfiNet auch noch nie mein täglich Brot gewesen.

Viel Spaß dabei.

===========

Verschicken per ADS, beantworten per Response/Indication (anderes Thema)

Verschicken per ADSRDWRT = Lesen/Schreiben

AMSNetID: Die AMSNetID des PROFINET Controllers
PORT: Port Nummer des Device -> siehe ADS-Reiter des ProfiNet-Gerätes = (ID + 0x1000)


Index GROUP: 0x0000_F823
Index OFFSET: 0x0000_0000


Struktur in TC2-Bibliothek TcProfiNetDiag.lib nutzen (weiss gerade nicht ob bzw. was die entsprechende Lib in TC3 ist)

Die kursiv und kleiner hinterlegten Daten sind Record-Daten die z.B. auch im Siemens-Baustein gesetzt werden müssen

Datenaufbau des Telegramms im TwinCAT
====
PROFINET...............................................................................................|Daten.......
str_PN_RecordDataM.........................................................................|Daten....................
nRW..|nNr..|nAPI.......|nSlot|nSubS|nInde|nLen.|nTran|nLenA|Obj |SI| |lenWrite...|Value
====

TYPE str_PN_RecordDataM :
STRUCT
nRW : WORD; (* 0: READ/ 1: WRITE -> in Siemens gibt es entsprechend zwei Bausteine, da ADSRDWRITE differenzierung über hier *)
nNrOfAR : WORD;

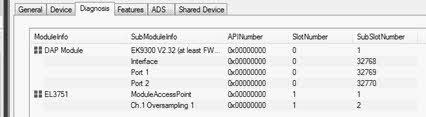

nAPI : DWORD; (* in der Regel 0 *), im XAE sichtbar (siehe Screenshot unten unter APINummer) *)
nSlot : WORD;
nSubSlot : WORD;
nIndex : WORD; (* definiert die Funktion *)
0xAFF0 : I&M Funktion 0
0x200F : EK9300 Single CoE Access
nLenght : WORD;
(* Lesen: „0“ verwendet die maximalen Buffergröße, ≠ 0 wird die definierte Länge *)
(* Schreiben: Anzahl der Bytes die ab bzw. nach dem „nReserved bzw. im Daten-Bereich sind*)
nTransSeq : WORD; (* Beginnend mit 0x01, inkrementieren. Bestimmt die Transfer Sequenz bei parallel abgeschickten Records *)
nLenOfAlign=nReserved : WORD; (* LeerByte für Alignment. Nicht zu projektieren *)
END_STRUCT
END_TYPE



[haki_007]

Zuviel Werbung?
-> Hier kostenlos registrieren

Lieber Guga,
vielen dank für deine Antwort. Ich konnte deinen Notizen gut folgen, jedoch habe ich immer noch Schwierigkeiten. Das Telegramm habe ich erstellt wie es beschrieben wurde. Nun besteht die Schwierigkeit das Telegramm zu verschicken. Zum verschicken des Telegrammes habe ich den Funktionsbaustein ADSReadWriteIndication benutzt, aber es hat nicht funktioniert.
Könntest du mir bitte ein Tipp geben wie ich mit dem Telegramm umgehen soll?



[Guga]

Nix Indication... Das braucht man wenn man "Server" in der SPS spielen muss was hier nicht der Fall ist.
TC2_System Bibliothek und hier ADSRDWRT oder ADSRDWRTEX



[DerBolzen]

Guten Abend,
gibt es zu diesem Thema weitere Erkenntnisse? Aktuell habe ich eine ähnliche Aufgabenstellung im identischen Rahmen.
Lustigerweise erhalte ich von meinem Profinet-Slave immer ein Access denied zurück.
Der Support des Salzes wurde auch schon zu Rate gezogen, klärt jedoch noch im Hintergrund ein paar Grundlagen.



[Guga]

Zuviel Werbung?
-> Hier kostenlos registrieren

Da ich nicht damit gearbeitet habe gibt es auch nix Neues.
Access denied: Irgendwas in deiner Record passt nicht. Ich würde mir das den Record in Wireshark aufzeichnen und gegen den Gutfall vergleichen.



[DerBolzen]

Danke, es war auch eher der Verfasser des Beitrages gemeint.
Denke, dass mit dem Record alles soweit passt. Rückmeldung vom Support lautet, dass das Device diese Funktion nicht unterstützt.
