TIA Problem beim Laden

[DeltaMikeAir]

Zuviel Werbung?
-> Hier kostenlos registrieren

Das entsprechende Element reinziehen.

Ich möchte einen Text in einem Bildbaustein (Faceplate) mit einer PLC-Variable verknüpfen, sodass sich der angezeigte Text abhängig vom Anlagenzustand automatisch ändert

Warum hast du eine Schaltfläche reingezogen wenn du doch nur einen Text ( abhängig von einer Variable ) anzeigen möchtest??



[Willy Nana]

Das entsprechende Element reinziehen.

Warum hast du eine Schaltfläche reingezogen wenn du doch nur einen Text ( abhängig von einer Variable ) anzeigen möchtest??

Achso das verstehe ich jetzt was du meinst ,



[Willy Nana]

Zuviel Werbung?
-> Hier kostenlos registrieren

Das entsprechende Element reinziehen.

Warum hast du eine Schaltfläche reingezogen wenn du doch nur einen Text ( abhängig von einer Variable ) anzeigen möchtest??

Wie sieht das Ausgabefeld aus , ich habe gesucht , steht Textfeld.., Schalfläche aber kein Ausgabefeld



[Willy Nana]

Wie sieht das Ausgabefeld aus , ich habe gesucht , steht Textfeld.., Schalfläche aber kein Ausgabefeld

Und was die Demo von sieht zeigt , die haben (Textfeld ) benutzt, und wenn ich mit Textfeld ersetzte könnte ich Trotzdem die Variable aus PLC nicht aufrufen



[DeltaMikeAir]

und wenn ich mit Textfeld ersetzte könnte ich Trotzdem die Variable aus PLC nicht aufrufen

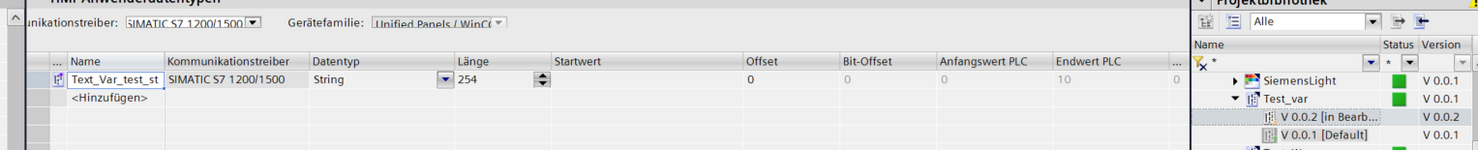

Screenshot.....
Auch von der angelegten Variable



[Willy Nana]

Zuviel Werbung?
-> Hier kostenlos registrieren

Screenshot.....
Auch von der angelegten Variable



[DeltaMikeAir]

Es fehlt noch ein Screenshot...



[Willy Nana]

Es fehlt noch ein Screenshot...

welche dann mache ich denn gleich



[DeltaMikeAir]

Zuviel Werbung?
-> Hier kostenlos registrieren

Von dem Textfeld....



[Willy Nana]

Von dem Textfeld....



[Willy Nana]

wenn du zeit hast kann ich dir einen 10 minutigen Zoom link schicken damit es schnellere geht



[DeltaMikeAir]

Zuviel Werbung?
-> Hier kostenlos registrieren

Ich bin jetzt raus.



[Willy Nana]

Ich bin jetzt raus.

Achso alles klar , hast du gesehen was ich über Textfeld geschickt habe ?



[HrRadl]

Was du dafür brauchst ist:

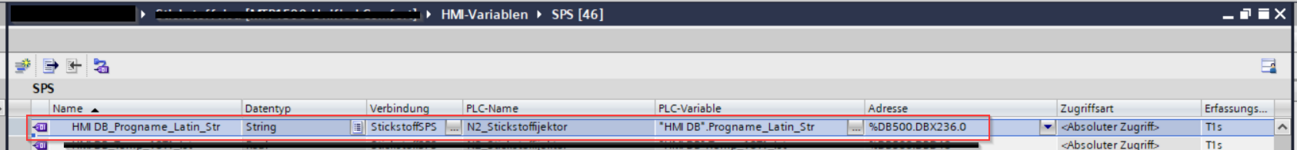

1. Ein Variabelverbindung zu ein String-Variabel

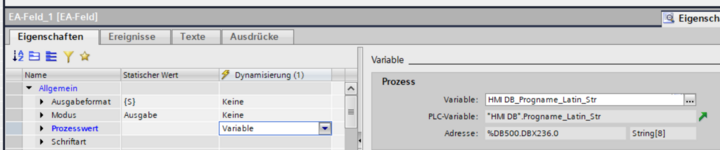

2. Ein E/A-Feld Objekt wo du den String ausgeben willst:


EDIT 1: Ein Textfeld statt ein EA-Feld würde viellecht auch funktionieren.



[Willy Nana]

Zuviel Werbung?
-> Hier kostenlos registrieren

Was du dafür brauchst ist:

1. Ein Variabelverbindung zu ein String-VariabelAnhang anzeigen 94599
2. Ein E/A-Feld Objekt wo du den String ausgeben willst:
   Anhang anzeigen 94601

EDIT 1: Ein Textfeld statt ein EA-Feld würde viellecht auch funktionieren.

sehr gut genau was ich brauche , aber sind immer die HMI-Variablen nicht in dem Prozess sichtbar , könntest du vielleicht wissen wo es hängt ?



[Ralle]

Ich wage mal anzumerken, dass da ein Faceplate gebaut wird.
Da sollte doch das Textfeld an eine faceplateinterne String Variable gebunden und dann nach außen über die Schnittstelle des Faceplate zugänglich gemacht werden.



[Willy Nana]

Ich wage mal anzumerken, dass da ein Faceplate gebaut wird.
Da sollte doch das Textfeld an eine faceplateinterne String Variable gebunden und dann nach außen über die Schnittstelle des Faceplate zugänglich gemacht werden.

ja stimmt , ich habe denke ich versuch , aber Problem ist erscheint immer die Variablen nicht, vielleicht habe ich einen Schritt vergessen und der wollte ich gerne wissen



[Ralle]

Zuviel Werbung?
-> Hier kostenlos registrieren

MyTextVar erscheint dann, wenn du das Faceplate einsetzt unter "Schnittstelle" und dort kannst du die Stringvariable von der SPS eintragen. Hat allerdings den Nachteil, dass keine Sprachumschaltung wirkt, da der String ja aus der SPS kommt. Braucht man dass, muß man das in der SPS regeln.

Zusatz: Sollte der oben gezeigte Text nur statisch sein (wahrscheinlich), dann könnte es sein, dass nur eine Textliste dynamisch angebunden werden kann.
Ist rel. lange her, daher kann ich es nicht mehr genauer beschreiben.



[Willy Nana]

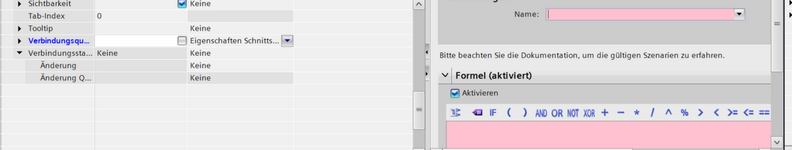

Anhang anzeigen 94605

MyTextVar erscheint dann, wenn du das Faceplate einsetzt unter "Schnittstelle" und dort kannst du die Stringvariable von der SPS eintragen. Hat allerdings den Nachteil, dass keine Sprachumschaltung wirkt, da der String ja aus der SPS kommt. Braucht man dass, muß man das in der SPS regeln.

Zusatz: Sollte der oben gezeigte Text nur statisch sein (wahrscheinlich), dann könnte es sein, dass nur eine Textliste dynamisch angebunden werden kann.
Ist rel. lange her, daher kann ich es nicht mehr genauer beschreiben.

so sieht es aus ? ich bin bei Wincc unified



[Ralle]

Siehst du und da bin ich raus.

Das Alles hätten wir uns sparen können, wenn die auf die ersten Fragen an dich reagiert hättest:

Welche TIA Version
Welche HMI
Welche SPS

Einen schönen Feierabend!
