Step 7 Analogwert Skalierung

[Friedifink]

Zuviel Werbung?
-> Hier kostenlos registrieren

Guten Tag,

ich habe folgende Thematik und zwar möchte den Analogwert eines Drehwertegebers skalieren. Das verwendetet Analogmodul hat einen 4mA... 20mA Stromausgang bei einer 13 Bit Auflösung. Die Skalierung erfolgt über den FC 105, der Messbereich beträgt 4015mm wie im Bild zu sehen. Mit einer 13 Bit Auflösung sind das nun 0,4901 Quantisierungsstufen pro mm (4015mm/8152=0,4901mm). Der Messbereich geht, wenn ich es richtig verstehe, aber von -32768 bis 32767. Ich komme einfach nicht auf den skalierten wert von 1599,59mm. Kann mir bitte jemand erkären wie ich rechnen muss um auf den skalierten Wert von 1599,59 komme. Ich bin mittlerweile am verzweifeln und würde es einfach gerne verstehen was ich falsch mach das ich nicht auf den richtigen Wert komme.

Viele Grüße Friedrich



[Friedifink]

Entschuldigung hier das eigentliche Bild das ich reinnehmen wollte.



[PN/DP]

Zuviel Werbung?
-> Hier kostenlos registrieren

Der Messbereich geht, wenn ich es richtig verstehe, aber von -32768 bis 32767.

Markiere den FC105 und drücke F1

UNIPOLAR: Es wird angenommen, daß der ganzzahlige Eingabewert zwischen 0 und 27648 liegt

Wie ist der Analogeingang 268 parametriert? 0-20mA oder 4-20mA?

Harald



[wee]

Servus,

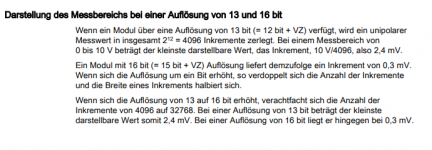

les dir mal das Siemens Anwenderhandbuch durch, bei Analogverarbeitung gibt es einen Uebersteuerbereich.
Ich hab jetzt nur einen Ausschnitt fuer Spannung gefunden, das gilt aber analog so fuer Strom.

0 mA = 0 (decimal) = 16#0 (hex)
4 mA = 5530 (decimal) = 16#159A (hex)
20 mA = 27648 (decimal) = 16#6C00 (hex)



[Friedifink]

Markiere den FC105 und drücke F1


Wie ist der Analogeingang 268 parametriert? 0-20mA oder 4-20mA?

Harald

Hallo Harald das Analogmodul kann nur 4 -20mA die parametrierung sieht wie folgt aus



[PN/DP]

Zuviel Werbung?
-> Hier kostenlos registrieren

Kann mir bitte jemand erkären wie ich rechnen muss um auf den skalierten Wert von 1599,59 komme. Ich bin mittlerweile am verzweifeln und würde es einfach gerne verstehen was ich falsch mach das ich nicht auf den richtigen Wert komme.

Wenn Dein Geber liefert 4..20mA = 500mm .. 4515mm, dann hast Du alles richtig gemacht und das Ergebnis 1599,59 mm ist korrekt.
Was für ein Ausgangssignal liefert Dein Geber? Welches Ergebnis hattest Du erwartet?
Dein Analogeingang ist auf 4..20mA eingestellt und liefert deshalb 0 bei 4mA und 27648 bei 20mA.

Die Funktion SCALE (FC105) arbeitet mit der folgenden Gleichung:

OUT = FLOAT(IN)/27648.0 * (HI_LIM - LO_LIM) + LO_LIM

kann man auch so schreiben:

      IN * (HI_LIM - LO_LIM)
OUT = ---------------------- + LO_LIM
              27648

bei Dir mit IN = 7572 :

OUT := 7572.0/27648.0 * (4515.0 - 500.0) + 500.0
OUT := 1599.59

Harald



[Friedifink]

vielen vielen Dank Harald damit hat sich das geklärt! das Ergebnis 1599,59 ist auch korrekt ich wollte nur verstehen wie der FC 105 auf den Wert kommt. Ich hatte immer gerechnet (HI_LIM - LO_LIM/27648) * IN.



[PN/DP]

da fehlt nur noch " + LO_LIM" (und eine Klammer), dann wärst Du auch auf das Ergebnis 1599,59 gekommen.

Harald
