TIA Daten inklusive String über Profinet übertragen

[SPS_Step]

Zuviel Werbung?
-> Hier kostenlos registrieren

Hallo,

Ich muss von eine Reihe von Daten zwischen einer S7-1500 und einer S7-1200 austauschen.
Die Daten sind so organisiert:

S7-1200 -> S7-1500



S7-1500 -> S7-1200



Mit den Boolschen Variablen möchte ich ein Handshake realisieren.

Gibt es einen einfachen Weg diese Daten zu übertragen? Müsste bei einem IO-Device der String in Character zerlegt werden? Das wäre ja doch sehr aufwendig.

Danke im Voraus.



[ChristophD]

Profinet-IO ist eine Byte orientierte Übertragung, also ja du must die Daten in Bytes splitten und dann wieder zusammensetzen



[Steffen_13]

Zuviel Werbung?
-> Hier kostenlos registrieren

Gibt es einen einfachen Weg diese Daten zu übertragen? Müsste bei einem IO-Device der String in Character zerlegt werden? Das wäre ja doch sehr aufwendig.

Muss zerlegt werden, ist aber kein Aufwand. Gibt einen Baustein dafür:
Strg_TO_Chars: Zeichenkette in Array of CHAR konvertieren



[DCDCDC]

Profinet-IO ist eine Byte orientierte Übertragung, also ja du must die Daten in Bytes splitten und dann wieder zusammensetzen

Würde das nicht per Udt Maskierung auf das Output Array gehen?



[Sir Steel]

Nein geht leider immer noch nicht, habe das auch erst in TIA V19 probiert weil der Kunde eine Schnittstelle mit String vorgelegt hat. String auf EAs wird abgelehnt, da muss man den Umweg über Array of Char gehen. Wie Steffen_13 schon geschrieben hat gibt es unter den Erweiterren Anweisungen die Bausteine "Str_TO_Chars" und "Chars_To_Strg" mit denen man das einfach umwandeln kann



[SPS_Step]

Zuviel Werbung?
-> Hier kostenlos registrieren

Schade, ich dachte es gebe die Möglichkeit einfach "in den Datenbaustein" zu sehen. So wie es ja z.b. auch PC-Tools machen.



[SPS_Step]

d



[PN/DP]

Gibt es einen einfachen Weg diese Daten zu übertragen?

am einfachsten ist iDevice (Profinet IO), da müssen einfach nur die Transferbereiche projektiert werden
Wie oft/wie schnell sollen die Daten übertragen werden? (Kann die S7-1200 auch azyklische Kommunikation mit RDREC/WRREC als Server?)

Wenn die Daten per Profinet-IO übertragen werden sollen, dann müssen die immer dieselbe Länge haben. Die Istwerte der Parameter werden einfach in den IO-Transferbereich kopiert. Auch Strings kann man einfach so übertragen, da sollte man aber die maximale Stringlänge auf eine sinnvolle/notwendige Länge begrenzen, also nicht 254 Zeichen, sondern z.B. nur 30 - also String[30], damit nicht sinnfrei immer sehr viel nie vom String belegter Speicherplatz mit übertragen wird. Mit String[30] wäre für die Datenstruktur der Transferbereich ca. 84 Bytes groß.

Müsste bei einem IO-Device der String in Character zerlegt werden? Das wäre ja doch sehr aufwendig.

Nein, da muss nichts zerlegt werden. Einfach nur den String in den Transfer-String kopieren. Es ist sinnvoll, für die Datenstruktur einen UDT zu erstellen und der kann dann auf den Transferbereich gemappt werden. Dann ist das String-kopieren ein Klacks. PS: String geht wohl nicht direkt, siehe nächsten Beitrag



[PN/DP]

Zuviel Werbung?
-> Hier kostenlos registrieren

Nein geht leider immer noch nicht, habe das auch erst in TIA V19 probiert weil der Kunde eine Schnittstelle mit String vorgelegt hat. String auf EAs wird abgelehnt, da muss man den Umweg über Array of Char gehen.

Ah, ok, String geht also nicht. Dann halt einfach den String als Char-Array kopieren. Von einer AT-View oder mit Strg_TO_Chars. Ist aber nicht wirklich aufwendiger als String kopieren.



[SPS_Step]

am einfachsten ist iDevice (Profinet IO), da müssen einfach nur die Transferbereiche projektiert werden
Wie oft/wie schnell sollen die Daten übertragen werden? (Kann die S7-1200 auch azyklische Kommunikation mit RDREC/WRREC als Server?)

Wenn die Daten per Profinet-IO übertragen werden sollen, dann müssen die immer dieselbe Länge haben. Die Istwerte der Parameter werden einfach in den IO-Transferbereich kopiert. Auch Strings kann man einfach so übertragen, da sollte man aber die maximale Stringlänge auf eine sinnvolle/notwendige Länge begrenzen, also nicht 254 Zeichen, sondern z.B. nur 30 - also String[30], damit nicht sinnfrei immer sehr viel nie vom String belegter Speicherplatz mit übertragen wird. Mit String[30] wäre für die Datenstruktur der Transferbereich ca. 84 Bytes groß.


Nein, da muss nichts zerlegt werden. Einfach nur den String in den Transfer-String kopieren. Es ist sinnvoll, für die Datenstruktur einen UDT zu erstellen und der kann dann auf den Transferbereich gemappt werden. Dann ist das String-kopieren ein Klacks. PS: String geht wohl nicht direkt, siehe nächsten Beitrag

Ok, dann werde ich wohl diesen weg gehen. Wie würdest du die Zeiten übertragen?



[PN/DP]

Wie würdest du die Zeiten übertragen?

na als Time - so wie in deiner Struktur deklariert
und die 2 (oder mehr) Bool würde ich in ein WORD packen/zusammenfassen



[R4m80]

Zuviel Werbung?
-> Hier kostenlos registrieren

Servus,

@DCDCDC s Vorschlag in #4 würde aber wahrscheinlich über Serialize funktionieren.
Ich würde da aber gleich die ganze Seite der Schnittstelle in einen UDT packen und wie @PN/DP in #8 meinte, die Stringlänge eingrenzen.



[PN/DP]

@DCDCDC s Vorschlag in #4 würde aber wahrscheinlich über Serialize funktionieren.

Serialize ist sicher vieeeel uneffizienter als ein simples Strg_TO_Chars



[R4m80]

Serialize ist sicher vieeeel uneffizienter als ein simples Strg_TO_Chars

In welcher Hinsicht?

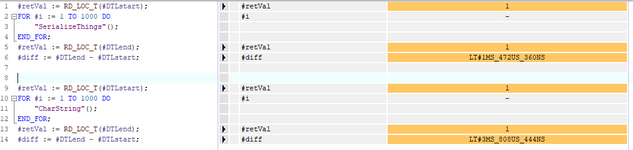

Serialize über die gesamte Schnittstelle ist bei mir im Durchschnitt sogar schneller, als Strg_TO_Chars der 30 Zeichen.



[PN/DP]

Zuviel Werbung?
-> Hier kostenlos registrieren

Aha, das ist mir neu.
Das heißt aber vermutlich nicht, dass Serialize nun effizient ist, sondern dass das Strg_TO_Chars noch uneffizienter implementiert ist



[DCDCDC]

Aha, das ist mir neu.
Das heißt aber vermutlich nicht, dass Serialize nun effizient ist, sondern dass das Strg_TO_Chars noch uneffizienter implementiert ist

Schlagfertig!

Am Ende bei so vielen Unterschiedlichen Datentypen würde ich es dann doch serialisieren und dann auf die Schnittstelle jagen und am anderen Ende wieder de-serialisieren und mit der passenden Udt maskieren..



[SPS_Step]

am einfachsten ist iDevice (Profinet IO), da müssen einfach nur die Transferbereiche projektiert werden
Wie oft/wie schnell sollen die Daten übertragen werden? (Kann die S7-1200 auch azyklische Kommunikation mit RDREC/WRREC als Server?)

Wenn die Daten per Profinet-IO übertragen werden sollen, dann müssen die immer dieselbe Länge haben. Die Istwerte der Parameter werden einfach in den IO-Transferbereich kopiert. Auch Strings kann man einfach so übertragen, da sollte man aber die maximale Stringlänge auf eine sinnvolle/notwendige Länge begrenzen, also nicht 254 Zeichen, sondern z.B. nur 30 - also String[30], damit nicht sinnfrei immer sehr viel nie vom String belegter Speicherplatz mit übertragen wird. Mit String[30] wäre für die Datenstruktur der Transferbereich ca. 84 Bytes groß.


Nein, da muss nichts zerlegt werden. Einfach nur den String in den Transfer-String kopieren. Es ist sinnvoll, für die Datenstruktur einen UDT zu erstellen und der kann dann auf den Transferbereich gemappt werden. Dann ist das String-kopieren ein Klacks. PS: String geht wohl nicht direkt, siehe nächsten Beitrag

Hallo Zusammen,

Vielen Dank für die Unterstützung. Ich habe es jetzt genauso lösen können wie oben beschrieben. Durch die UDT hält sich die Arbeit auch tatsächlich in Grenzen.

LG
