TIA Ein Array "Position [0..53] of Int" wobei in jedem Index 2 Werte sein sollen

[Dieter_654]

Zuviel Werbung?
-> Hier kostenlos registrieren

Hallo liebe SPS-Community,

ich möchte in meiner HMI eine Position aus dem Array "Position [0..53]" auswählen, zum Beispiel den Index [4].

In diesem Index sollten eine x- und eine y-Position stehen. Eine Liftanlage fährt dann diese Position direkt an.

Sollte man hierfür UDTs verwenden, oder gibt es eine andere Lösung?

Vielen lieben Dank.



[C/E]

Hallo,

ich würde mit einem UDT arbeiten:
Array[0..53] of UDT

Alternativ:
Array[0..53, 0..1] of DInt

Vergiss nicht den Index vom HMI auf Plausibilität abzufragen.

Gruß



[Botimperator]

Zuviel Werbung?
-> Hier kostenlos registrieren

Alternativ:
Array[0..53, 0..1] of DInt

Stichwort. mehrdimensionales/zweidimensionales Array

Ich würde aber auch eher die Variante mit dem UDT wählen.
Dann ist logisch klar, dass diese Summe an Werten zu einem konsistenten Datensatz gehören.



[DCDCDC]

UDTs sind hierfür eine gute Wahl



[Januar]

Die UDT-Variante hat den angenehmen Vorteil, dass "sprechende Variablennamen" verwendet werden können.

Statt "Array[4,1]" hättest du dann "Array[4].PosX". Außerdem könnten dann durch Erweitern des UDTs noch zusätzliche Informationen dazukommen, die nicht vom Typ DInt sein müssen (Positionsname, Messwerte als Real, etc.)



[DCDCDC]

Zuviel Werbung?
-> Hier kostenlos registrieren

Die UDT-Variante hat den angenehmen Vorteil, dass "sprechende Variablennamen" verwendet werden können.

Statt "Array[4,1]" hättest du dann "Array[4].PosX". Außerdem könnten dann durch Erweitern des UDTs noch zusätzliche Informationen dazukommen, die nicht vom Typ DInt sein müssen (Positionsname, Messwerte als Real, etc.)

So mache ich das immer. Ein UDT den ich dann als Array mit einer Konstante aufrufe. Inklusive einem Bit das mir ausgibt, ob die Achse in der jeweiligen Position steht und ein Freigabe Signal für die jeweilige Position zum verriegeln



[Januar]

Wenn du "AXIS_POS_MAX" auf 9 setzt, verwendest du dann 9 oder 10 verschiedene Achsen-Positionen?



[DCDCDC]

Wenn du "AXIS_POS_MAX" auf 9 setzt, verwendest du dann 9 oder 10 verschiedene Achsen-Positionen?

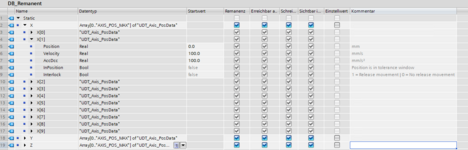

9, meine Arrays beginne ich immer bei 0.. nicht das irgendwann mal was überschwappt wenn ich doch mal eine Schleife brauche, oder so. Die Arrays im Screenshot werden tatsächlich für eine Schleife verwendet: InPosition Auswertung und fürs HMI, da hab ich dann ein Dropdown Menü wo ich die Positionen auswählen kann, je nach Wert des E/A Feldes wird dann die bestimmte Position eben umkopiert



[Januar]

Zuviel Werbung?
-> Hier kostenlos registrieren

Also wird X[0] nicht verwendet, sondern ist nur gegen Schleifenzugriffsfehler vorhanden?



[DCDCDC]

Also wird X[0] nicht verwendet, sondern ist nur gegen Schleifenzugriffsfehler vorhanden?

Yes. Es sind keine Startwerte eingetragen und taucht auch nicht in der Textliste im HMI auf.

Kannst natürlich nicht verhindern, dass ich mal so blöd bin und auf Pos 0 im Automatikablauf schreibe, dann regt sich aber nichts weil der Interlock nicht TRUE ist



[Botimperator]

Also wird X[0] nicht verwendet, sondern ist nur gegen Schleifenzugriffsfehler vorhanden?

Ich nehme Index 0 immer als "leeren UDT", also mit Startwerten.
Spart Aufwand wenn man einen kompletten, großen UDT mit Startwerten belegen will.
Und zumindes Siemens Comfort-HMIs können nicht mit einem [1..10] umgehen & machen deswegen automatisch auf HMI-Seite ein [0..9] daraus.
Kann in der Hektik einer Inbetriebnahme zu ganz blöden Flüchtigkeitsfehlern führen.



[PN/DP]

Zuviel Werbung?
-> Hier kostenlos registrieren

Also wird X[0] nicht verwendet, sondern ist nur gegen Schleifenzugriffsfehler vorhanden?

Wenn du mit Siemens TIA HMI auf das Array zugreifen willst, das kann als Array nur Array [0..x], egal wie das Array in der CPU deklariert ist. Also besser das Array mit Index 0 beginnen lassen, auch wenn der Eintrag im SPS-Programm vielleicht nicht verwendet wird.

PS: ach, habe den Beitrag #11 von @Botimperator gerade erst gesehen.



[A3Q]

Hallo,

ich würde mit einem UDT arbeiten:
Array[0..53] of UDT

Alternativ:
Array[0..53, 0..1] of DInt

Vergiss nicht den Index vom HMI auf Plausibilität abzufragen.

Gruß

Oder alternativ der Vollständigkeit halber:

Array[0..53] of Struct
und im ersten Element das Struct definieren.

Ich mache das aber auch so wie @DCDCDC im Beitrag #6

-chris



[DCDCDC]

Validate axis in position

IF #ioIgus.Out.Referenced THEN
    FOR #tempValidateAxisPos := 1 TO "AXIS_POS_MAX" BY 1 DO
        #ioPositionData[#tempValidateAxisPos].InPosition := (#ioIgus.PositionData.ActualPosition <= #ioPositionData[#tempValidateAxisPos].Position + #iPositionTolerance) AND
        (#ioIgus.PositionData.ActualPosition >= #ioPositionData[#tempValidateAxisPos].Position - #iPositionTolerance);
        IF #ioPositionData[#tempValidateAxisPos].InPosition THEN
            #tempInPosition := 1;
            EXIT;
        END_IF;
    END_FOR;
END_IF;

Verhindern dass Positionen / Geschwindigkeiten eingetragen werden, die über die Limits der Hardware gehen:


Selection target position

IF #ioMode.Mode.SetupActive AND #ioIgus.In.OperationMode = #constMODE_POS THEN
    #statRTRIG_PositionSelection(CLK := #ioIgus.Hmi.PositionSelection <> #tempPositionSelectionOld,
                             Q => #statRTRIG_PositionSelection.Q);
    IF #statRTRIG_PositionSelection.Q THEN
        #ioIgus.PositionData.TargetAccDcc := #ioPositionData[#ioIgus.Hmi.PositionSelection].AccDcc;
        #ioIgus.PositionData.TargetPosition := #ioPositionData[#ioIgus.Hmi.PositionSelection].Position;
        #ioIgus.PositionData.TargetVelocity := #ioPositionData[#ioIgus.Hmi.PositionSelection].Velocity;
        #ioIgus.Hmi.Interlock := #ioPositionData[#ioIgus.Hmi.PositionSelection].Interlock;
        #tempPositionSelectionOld := #ioIgus.Hmi.PositionSelection;
    END_IF;
END_IF;

IF (#ioMode.Mode.AutoActive OR #ioMode.Mode.HomePosActive) AND #ioIgus.In.OperationMode = #constMODE_POS THEN
    #ioIgus.PositionData.TargetAccDcc := #ioPositionData[#ioIgus.Control.Position].AccDcc;
    #ioIgus.PositionData.TargetPosition := #ioPositionData[#ioIgus.Control.Position].Position;
    #ioIgus.PositionData.TargetVelocity := #ioPositionData[#ioIgus.Control.Position].Velocity;
    #ioIgus.Control.Interlock := #ioPositionData[#ioIgus.Control.Position].Interlock;
    #ioIgus.Hmi.Override := 100;
END_IF;

Als Beispiel..
