Hallo und guten Abend, ich bin ganz neu hier, habe vor 20 Jahren mal Elektroniker gelernt, aber habe seit dem mit SPS nichts mehr zu tun gehabt.
Seit ein paar Jahren bastle ich wieder mit Elektronik, z.B. mit Raspberry Pi.
Für ein Radio mit Li-Po, dass ich mir baue, habe ich mir in den Kopf gesetzt die Steuerung über einen ESP32 Mikrocontroler abzuwickeln.
Das funktioniert auch ganz prima mit dem OpenPLC Editor und Modbus. OpenPLC arbeitet mit IEC Standard.
Taster drücken, hochfahren, runterfahren. LED an und aus, - Alles gut.
Nun hänge ich seit Tagen an der Überwachung der Batterie und komme mit meinem Hobby nicht weiter.
Im OpenPLC Forum gibt es dazu bislang keine Hilfe: OpenPLC Forums-Eintrag
Die Aufgabe ist eigentlich simpel. Der ESP32 soll über einen Widerstandsteiler den Bereich von 12-18V überwachen und bei Bedarf den Raspi sanft runterfahren.
Das 3,3V Signal lesen 3 ADC des ESP32 gleichzeitig ein, jeweils mit einem UINT Wert von max 65535. Den Wert mittel ich dann (Summe der Signal durch Anzahl der Signale) mit KOP um die Schwankungen der Eingänge auszugleichen. Das Signal ist damit schon wesentlich ruhiger aber noch nicht brauchbar und das Mitteln über die Zeit ist notwendig.
Ich brauche keine wirklich genauen Spannungswerte, eine Stelle hinter dem Komma z.B. 2,5V reicht völlig aus. Ich würde das Signal zusätzlich gerne über den Zeitraum mitteln.
Hier im Forum und auch im OpenPLC Forum habe ich mich etwas angelesen, Median brauche ich glaube ich eher nicht, da es keine großen Peaks gibt sondern eher ein Rauschen. Das währe dann ein digitaler Filter mit einem gleitenden Mittelwert.
Mit OpenPLC kann man sich der Oscat-PLC Daten bedienen da der Editor selber so einen Funktionsblock nicht hat.
Oscat hat 2 AVG Bausteine und beide funktionieren nicht
Der erste Baustein heißt "FILTER_MAV_W" und jeder der beiden Bausteine nutzt eine zusätzliche Funktion "INC1" genannt.
Mittlerweile verstehe ich auch ein ganz bisschen was ich mache und kann auch grob lesen was das ST macht, aber hier komme ich einfach nicht weiter und habe zu wenig Ahnung.

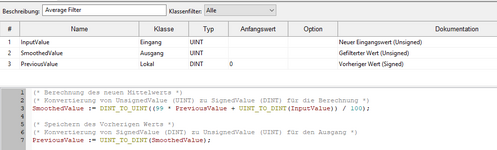

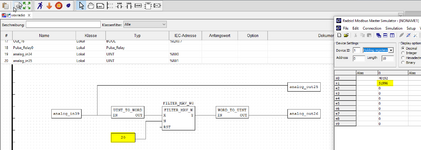

Wenn ich den analogen Eingang von einem niedrigen Wert langsam auf einen hohen Wert ändere und das mit einem analogen Ausgang vergleiche, der den Filter umgeht, hat der Ausgang des Filters ein völlig anderes Rampenverhalten, was man auf den Bildern oben sehen kann.
Wenn der reale Eingang etwas über 40368 ist, hat das Filter bereits den Maximalwert erreicht und fängt wieder bei 0 an und geht dann wieder schneller hoch als der reale analog Eingang.
Nach einigen Recherchen habe ich herausgefunden, dass dieser Funktionsblock von Oscat im Laufe der Jahre einige Probleme gehabt hat.
Mit der variable N kann ich die Sample einstellen. z.B. 20 Werte. Das ändert aber nichts an dem Fehlverhalten des Bausteins.
Wenn ich z.B. 32 sample nehme und die alle einen max. UINT Wert von 65535 haben, dann bin ich bei 2097120 das ist zu viel für WORD mit 16Bit, das müsste dann DWORT und UDINT sein, aber da weiß ich dann auch schon nicht weiter mit der ST Programmierung. Vielleicht liegt der Fehler auch ganz woanders.
Könnt Ihr mir bitte helfen, mir ist es mittlerweile auch ganz egal ob ich diesen Baustein nehme oder ihr was parat habt das ich testen kann. Den anderen OSCAT Baustein führe ich unten noch zur Vollständigkeit auf, aber der hat sofort richtig stark runter und hoch geschwankt obwohl er für DWORD ist.
Liebe Grüße und einen schönen Abend
Korniman




Das hier ist der INC1 Baustein:

Und das hier der Filter_DW für DWORD und UDINT der sofort stark schwankt

Seit ein paar Jahren bastle ich wieder mit Elektronik, z.B. mit Raspberry Pi.
Für ein Radio mit Li-Po, dass ich mir baue, habe ich mir in den Kopf gesetzt die Steuerung über einen ESP32 Mikrocontroler abzuwickeln.
Das funktioniert auch ganz prima mit dem OpenPLC Editor und Modbus. OpenPLC arbeitet mit IEC Standard.
Taster drücken, hochfahren, runterfahren. LED an und aus, - Alles gut.
Nun hänge ich seit Tagen an der Überwachung der Batterie und komme mit meinem Hobby nicht weiter.
Im OpenPLC Forum gibt es dazu bislang keine Hilfe: OpenPLC Forums-Eintrag
Die Aufgabe ist eigentlich simpel. Der ESP32 soll über einen Widerstandsteiler den Bereich von 12-18V überwachen und bei Bedarf den Raspi sanft runterfahren.
Das 3,3V Signal lesen 3 ADC des ESP32 gleichzeitig ein, jeweils mit einem UINT Wert von max 65535. Den Wert mittel ich dann (Summe der Signal durch Anzahl der Signale) mit KOP um die Schwankungen der Eingänge auszugleichen. Das Signal ist damit schon wesentlich ruhiger aber noch nicht brauchbar und das Mitteln über die Zeit ist notwendig.
Ich brauche keine wirklich genauen Spannungswerte, eine Stelle hinter dem Komma z.B. 2,5V reicht völlig aus. Ich würde das Signal zusätzlich gerne über den Zeitraum mitteln.
Hier im Forum und auch im OpenPLC Forum habe ich mich etwas angelesen, Median brauche ich glaube ich eher nicht, da es keine großen Peaks gibt sondern eher ein Rauschen. Das währe dann ein digitaler Filter mit einem gleitenden Mittelwert.
Mit OpenPLC kann man sich der Oscat-PLC Daten bedienen da der Editor selber so einen Funktionsblock nicht hat.
Oscat hat 2 AVG Bausteine und beide funktionieren nicht

Der erste Baustein heißt "FILTER_MAV_W" und jeder der beiden Bausteine nutzt eine zusätzliche Funktion "INC1" genannt.
Mittlerweile verstehe ich auch ein ganz bisschen was ich mache und kann auch grob lesen was das ST macht, aber hier komme ich einfach nicht weiter und habe zu wenig Ahnung.
Wenn ich den analogen Eingang von einem niedrigen Wert langsam auf einen hohen Wert ändere und das mit einem analogen Ausgang vergleiche, der den Filter umgeht, hat der Ausgang des Filters ein völlig anderes Rampenverhalten, was man auf den Bildern oben sehen kann.
Wenn der reale Eingang etwas über 40368 ist, hat das Filter bereits den Maximalwert erreicht und fängt wieder bei 0 an und geht dann wieder schneller hoch als der reale analog Eingang.
Nach einigen Recherchen habe ich herausgefunden, dass dieser Funktionsblock von Oscat im Laufe der Jahre einige Probleme gehabt hat.
Mit der variable N kann ich die Sample einstellen. z.B. 20 Werte. Das ändert aber nichts an dem Fehlverhalten des Bausteins.
Wenn ich z.B. 32 sample nehme und die alle einen max. UINT Wert von 65535 haben, dann bin ich bei 2097120 das ist zu viel für WORD mit 16Bit, das müsste dann DWORT und UDINT sein, aber da weiß ich dann auch schon nicht weiter mit der ST Programmierung. Vielleicht liegt der Fehler auch ganz woanders.
Könnt Ihr mir bitte helfen, mir ist es mittlerweile auch ganz egal ob ich diesen Baustein nehme oder ihr was parat habt das ich testen kann. Den anderen OSCAT Baustein führe ich unten noch zur Vollständigkeit auf, aber der hat sofort richtig stark runter und hoch geschwankt obwohl er für DWORD ist.
Liebe Grüße und einen schönen Abend
Korniman



Code:
N := MIN(N, UINT#32);
(* startup initialisation *)
IF NOT init OR rst OR N = UINT#0 THEN
init := TRUE;
tmp := UINT_TO_INT(N) - 1;
FOR i := 1 TO tmp DO
buffer[i] := X;
END_FOR;
sum := UINT_TO_UDINT(WORD_TO_UINT(Y) * N);
Y := X;
ELSE
tmp := UINT_TO_INT(N);
i := INC1(i, tmp);
sum := sum + WORD_TO_UDINT(X) - WORD_TO_UDINT(buffer[i]);
Y := UDINT_TO_WORD(sum / UINT_TO_UDINT(N));
buffer[i] := X;
END_IF;

Das hier ist der INC1 Baustein:

Und das hier der Filter_DW für DWORD und UDINT der sofort stark schwankt
