Hi,

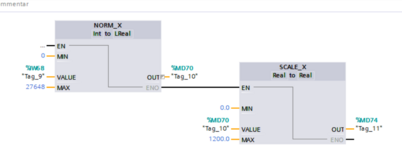

ich möchte das Analogsingale eines Druckmessumformer über eine Analog Baugruppe von Siemens Sm 1223 16 Bit verarbeiten. Ich bin mit nicht ganz sicher ob ich es richtig gemacht habe (siehe Bild) . Der Sensor hat folgende Parameter: 0-10V, Messbereich 0-1200 hPa.

Danke im voraus



[Dekuika]

Was für eine Baugruppe genau. Bestellnummer wäre hilfreich.



[WJ10]

Zuviel Werbung?
-> Hier kostenlos registrieren

6ES7231-5ND32- 0XB0



[Dekuika]

Ist eine SM1231. Die Auflösung geht von 0-26747. Die 0 zählt mit.



[WJ10]

Alles klar ich dachte des wären 27648. Sonst müsst es aber passen oder ?



[Dekuika]

Zuviel Werbung?
-> Hier kostenlos registrieren

Entschuldigung. Ich sehe kaum etwas. Handy, Sonne. 27647, sonst passt es. Nur die Baugruppenbezeichnung hat mich verwirrt.



[Dekuika]

SM1223 ist eine Digitalbaugruppe.



[WJ10]

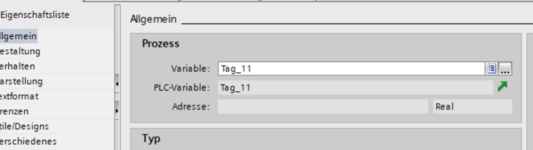

alles klar , ich hätte noch zwei fragen wieso sind es jetzt bei der baugruppe 27647 und nicht 27648 . Wenn ich jetzt das Analogsignal auf einem HMI anzeigen möchte muss ich ja nur den MD74 hier eintragen oder . ( siehe Bild).



[Dekuika]

Zuviel Werbung?
-> Hier kostenlos registrieren

Die 0 ist auch ein Wert. Bei meinen HMIs würde ich es so machen.



[PN/DP]

wieso sind es jetzt bei der baugruppe 27647 und nicht 27648

Ich glaube, die Aussage mit 27647 ist falsch. Bei S7 Analogbaugruppen ist der Standardbereich 0 bis 27648 (also 27649 Werte). Schau einfach in das S7-1200 Systemhandbuch, da sind die Analogwerte und die Baugruppen erklärt.



[Dekuika]

Ok. Wieder was gelernt.



[Dekuika]

Zuviel Werbung?
-> Hier kostenlos registrieren

Eigentlich dachte ich immer, egal wie viel Bit, es kommt immer eine ungerade Zahl raus.



[SPS-Bitschubser]

Eigentlich dachte ich immer, egal wie viel Bit, es kommt immer eine ungerade Zahl raus.

Ja das stimmt aber bei 16 bit 65536 mit Vorzeichen 32768 da die Null mitgezählt wird +32767.
Siemens skaliert intern 0 bis 10 Volt 0 bis 27648
Alles darüber ist im Überlauf. Steht sehr gut beschrieben in der Anleitung drin.



[Dekuika]

Ja, ich nehme eigentlich immer Beckhoff Klemmen. 16 Bit, 32767 + 1 Bit für das Vorzeichen. Beim nächsten Mal lese ich erst das Handbuch...
