Hallo zusammen

Wir haben bei einigen Förderanlagen den G120D mit SEW Getriebemotoren mit BE2 Bremse im Einsatz.
In letzter Zeit mussten wir einige Motoren ersetzten. Die Fehlermeldung war jeweils "Kurzschluss Motorenbremse"

Gemäss Siemens können BE2 Bremsen mit dem G120D betrieben werden.


Hat jemand ähnliche Erfahrungen gemacht?

Danke für eure Inputs.

Gruss Reini

In letzter Zeit mussten wir einige Motoren ersetzten. Die Fehlermeldung war jeweils "Kurzschluss Motorenbremse"
Gemäss SEW Doku muss bei direkter Gleichspannungsversorgung der Bremse ein Varistor angeschlossen werden.
Dieser Varistor fehlt bei unseren Motoren. Ich werde bei SEW abklären wie der Varistor dimsenioniert werden muss.


Anhänge

  • Varistorschutzbeschaltung.JPG
    73 KB · Aufrufe: 53
Siemens hat die Doku jetzt angepasst.:)




Anhänge

  • Varistor zum Schutz der Bremsspule.JPG
    Varistor zum Schutz der Bremsspule.JPG
    84,6 KB · Aufrufe: 53
Zuviel Werbung?
-> Hier kostenlos registrieren
Bremsen selbst sind normalerweise immer DC!
Die 180VDC Spannung kommt direkt vom G120D. Bei unseren BE2 Bremsen ist kein Bremsgleichrichter (BG) verbaut.
Ab BE5 muss ein Bremsgleichrichter verbaut sein und der G120D steuert den Bremsschütz an.
Ausnahme BE5D, das ist eine 180VDC Bremse die ohne BG betrieben werden kann.

Nein, es ist eine 400VAC Bremse.
Die 180VDC Spannung kommt direkt vom G120D.
Ist es nun eine 400V Bremse oder eine 200V(180V) Bremse.

Es wäre mir neu dass der G120 genauso wie der Movitrac eine Bremsspannung oberhalb 24V DC
direkt (ohne Gleichrichter) ausgeben können.
Natürlich ist es möglich eine Gleichspannung über einen Relaiskontakt im Umrichter zu
schalten und dann auszugeben.
Diese Methode würde ich jedoch aus Verschleissgründen nur bei reinen Haltebremsen empfehlen!
Besser 24V Ausgang verwenden und externes Relais bzw. Schütz anschliessen.

Die Bremse selbst ist immer eine DC-Bremse!
Manchmal sind die Gleichrichter versteckt verbaut.

Gruß

A.

Ist es nun eine 400V Bremse oder eine 200V(180V) Bremse.
Die BE2 ist eine 400VAC, die BE5D eine 180VDC Bremse.
Es wäre mir neu dass der G120 genauso wie der Movitrac eine Bremsspannung oberhalb 24V DC
direkt (ohne Gleichrichter) ausgeben können.
Die Siemens G120D Bremsspannung beträgt UNetz x 0.45 = 180VDC
Natürlich ist es möglich eine Gleichspannung über einen Relaiskontakt im Umrichter zu
schalten und dann auszugeben.
Diese Methode würde ich jedoch aus Verschleissgründen nur bei reinen Haltebremsen empfehlen!
Besser 24V Ausgang verwenden und externes Relais bzw. Schütz anschliessen.
Ja, bei den BE5 400VAC Bremsen steuert der G120D Ausgang den Bremschütz (siehe Anhang)
Manchmal sind die Gleichrichter versteckt verbaut.
Auch bei SEW?

Gruss Reini


Anhänge

Zuviel Werbung?
-> Hier kostenlos registrieren

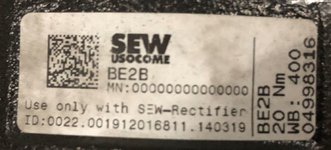

Heute ist eine weitere SEW BE2 Bremse ausgestiegen. (Meldung: Kurzschluss Motorbremse)
Der Varistor ist seit ca. 14 Tagen angeschlossen.

Wir haben die Wicklungswerte bei allen Bremsen vor dem Varistor Einbau gemessen.
Bei dieser Bremse waren die Werte, verglichen mit den anderen am höchsten, ca. 10% höher als das die Dokuwerte.

Habe in den Unterlagen nichts über Toleranzen bei den Wicklungen gelesen.
Warte noch auf die Antwort von SEW.

Hat niemand von euch SEW Bremsen mit Siemens G120D im Einsatz?

Gruss Reini

Varistoren degenerieren bei übermässiger Beanspruchung. 10% andere Werte haben sicher Auswirkungen auf die GegenEMK.
Da würde ich evtl. noch n RC oder so testen. Eventuell auch den Varistor grösser wählen.

Varistoren degenerieren bei übermässiger Beanspruchung
Wir haben die 180VDC Bremsspannung aufgezeichnet.
Der Varistor begrenzt in diesem Bereich noch nicht.
Das Signal im Fehlerfall festzuhalten wird schwierig.

10% andere Werte haben sicher Auswirkungen auf die GegenEMK.
Da würde ich evtl. noch n RC oder so testen
Würdest du das RC-Glied wie in der SEW Doku beschrieben in der + Zuleitung einbinden?

Eventuell auch den Varistor grösser wählen.
Anbei das Datenblatt vom eingesetzten Varistor.
Ist der Varistor zu klein dimensioniert?

Gruss Reini


Anhänge

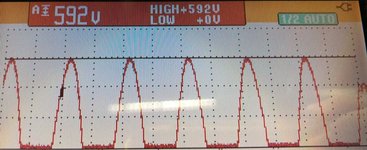

  • Bremse offen_Testaufbau.JPG
    Bremse offen_Testaufbau.JPG
    104 KB · Aufrufe: 17
  • Bremse schliesst_Testaufbau.JPG
    Bremse schliesst_Testaufbau.JPG
    143,7 KB · Aufrufe: 17
  • eingesetzter Varistor.png
    eingesetzter Varistor.png
    53,3 KB · Aufrufe: 19
  • Schaltung mit Varistor & RC_Glied.JPG
    Schaltung mit Varistor & RC_Glied.JPG
    108,3 KB · Aufrufe: 18
Zuviel Werbung?
-> Hier kostenlos registrieren
Im zweiten Bild begrenzt doch unten was. Das scheint bei -600V aber nicht der Vari zu sein.
Ein RC macht bei der Ansteuerung keinen Sinn.sorry, mein Missverständnis.

Habt ihr denn mal Kontrollmessungen an der defekten Bremse gemacht? Blöde Frage, ich weiss: auch mal nur den Varistor getauscht? Nein, auf den ersten Blick ist der nicht zu klein.

Zuletzt bearbeitet von einem Moderator:
Ich bin mir grad nicht sicher, ob die für 180VDC spezifizierte Bremse mit den knapp 600V der pulsierenden Gleichspannung zusammenpasst.

Ps: im Hanbuch des g120 steht wie vermutet:
Die Bremsspannung eignet sich für Bremsen, die 400 V AC mit Gleichrichter erfordern.

Entfernen Sie das Gleichrichtermodul und schließen Sie den Bremsausgang des Umrichters

direkt an die Bremsspule an
Hast Du jetzt 180VDC-Spulen kaputt oder die normalen 400V Spulen für den BG?

Zuletzt bearbeitet von einem Moderator:
Im zweiten Bild begrenzt doch unten was.
Das muss der integrierte Bremsschutz im G120D sein.

Das scheint bei -600V aber nicht der Vari zu sein.
Ja, der Varistor begrenzt da noch nicht.

Habt ihr denn mal Kontrollmessungen an der defekten Bremse gemacht?
Die Beschleunigerspule hat einen > 40kΩ Wert.

Blöde Frage, ich weiss: auch mal nur den Varistor getauscht?
Die Varistoren wurden erst vor 14 Tagen eingebaut. Das ist die erste Bremse die jetzt kaputt ist.


Anhänge

  • BE2 Wicklungswerte.JPG
    BE2 Wicklungswerte.JPG
    31,4 KB · Aufrufe: 7
Eventuell zusätzlich jeder Spule nen eigenen Vari spendieren. Die Spannung dann gemäss Spannungsteilerregel dimensionieren. Der Mittelanschluss ist ja frei und könnte dafür missbraucht werden.
Aber zuerst seh ich da SEW in der Verantwortung - schliesslich haste Dich ja an alles gehalten.

Eventuell zusätzlich jeder Spule nen eigenen Vari spendieren. Die Spannung dann gemäss Spannungsteilerregel dimensionieren. Der Mittelanschluss ist ja frei und könnte dafür missbraucht werden.
Aber zuerst seh ich da SEW in der Verantwortung - schliesslich haste Dich ja an alles gehalten.
Liegt die Verantwortung jetzt beim FU oder beim Bremsen Hersteller?

Es wäre für uns wichtig zu wissen ob andere auch Probleme haben.
