sollte doch nun alles klar sein.

PC__________OP__________AG
       |           |___hier das AG-OP-Kabel aus beitrag [URL="https://www.sps-forum.de/showpost.php?p=54638&postcount=52"]52[/URL]
       |____hier dein kabel welches du zur kommunikation mit dem op verwendest.

das op auf durchschleifen schalten

dann sollte alles klappen. nach einer neuübertragung des op-projekts musst du durchschleifen im op wieder neu aktivieren, da das nach der übertragung standartmässig 'nur' auf online geht.



[Kai]

Sollen die Kontakte 13/9 und 12/7 eine Brücke darstellen??

Ja, die Kontakte 13/9 und 12/7 sind jeweils gebrückt.

Gruß Kai



[Andy258]

Zuviel Werbung?
-> Hier kostenlos registrieren

Ich hab das Kabel wie beschrieben zusammen gelötet, dann das OP in den Durchscleifmodus gestellt, aber es funktioniert immer noch nicht.

Gruß
Andreas



[Kai]

Vergiss erst einmal den Durchschleifbetrieb. Funktioniert die Kommunikation OP <-> AG für sich alleine, also ohne die Verbindung OP <-> PC (ohne das Kabel OP <-> PC)?

Gruß Kai



[Andy258]

Also das OP zeigt an "keine SPS vorhanden" und ich müsste es ja dann erst mal in der SPS einstellen und dazu muss ich ja eine Verbindung mit Step5 aufbauen.

Gruß
Andreas



[volker]

Zuviel Werbung?
-> Hier kostenlos registrieren

ist im ag der richtige fb und db ?
die bausteine findest du auf beiner hp unter hmi-fb.
lies dir dort auf jeden fall die how2use durch.

hast du dir die handbücher nicht angesehen. dort steht das alles drin.

siehe hier
https://www.sps-forum.de/showpost.php?p=54493&postcount=28



[Andy258]

Hallo,

ich habe mir in Sachen Kommunikation zwischen SPS und OP noch fast gar nichts angeschaut. Mir geht es ja erst ein mal darum, überhaupt Zugriff zur SPS zu haben. Wie soll ich den dort was Einstellen wenn ich überhaupt keinen Zugriff habe. Es muss doch möglich sein das irgendwie hin zu bekommen.

Gruß
Andreas



[volker]

ohne den kommunikations-fb kann das ag keine kommunikation mit dem ag aufbauen.

wenn du eine 100u hast, spiele das programm op17g1 ein
wenn du eine 102u oder 103u hast, spiele das programm op17g2 ein.

im op muss natürlich auch ein programm sein mit dem systembereichszeiger auf db53



[Andy258]

Zuviel Werbung?
-> Hier kostenlos registrieren

Ich habe das jetzt übertragen und bekomme jetzt aber die fehlermeldung AG-Zeitüberlauf in Step5. Außerdem steht in der Systemsteuerung ein Symbol "Symatik ProTool/Pro DH485" Darin kann ich gleich am Anfang die COM1 Schnittstelle auswählen und "Use Dh485" aktivieren. Für eine Übertragung zum OP muss es aktiviert sein, jedoch für eine Übertragung zur SPS deaktiviert. Aber egal was ich mache es überträgt immer noch nichts zur SPS und am OP zeigt es immer noch an "#040 keine SPS vorhanden"



[Andy258]

Muss ich in ProTool in dem Schnittstellenbereich noch was besonderes Einstellen? Ich hab jetzt DB51 drinnen stehn.



[volker]

länge des db



[Andy258]

Zuviel Werbung?
-> Hier kostenlos registrieren

Hab ich gemacht, ergab aber immer noch keine Änderung.

Gruß
Andreas



[Kai]

Welche CPU hast Du eigentlich? S5-100U mit CPU 100, 102 oder 103?

Gruß Kai



[Kai]

ohne den kommunikations-fb kann das ag keine kommunikation mit dem ag aufbauen.

wenn du eine 100u hast, spiele das programm op17g1 ein
wenn du eine 102u oder 103u hast, spiele das programm op17g2 ein

Ich würde sagen, dass das so nicht ganz richtig ist.

Laut Siemens gilt folgendes:

Gruppe 1:

AG 100U (CPU 100, CPU 102)

Gruppe 2:

AG 100U (CPU 103)

Außerdem fehlt mir in Deinen beiden Programmbeispielen noch der Anlauf des Standard-FB im OB21/OB22:

Gruppe1:

OB21 / OB22

:A DB 51
:L KF 1
:T DW 40

Gruppe 2:

OB21 / OB22

:A DB 51
:L KF 1
:T DW 64

Gruß Kai



[Kai]

Zuviel Werbung?
-> Hier kostenlos registrieren

im op muss natürlich auch ein programm sein mit dem systembereichszeiger auf db53

Das muss natürlich heißen:

"im op muss natürlich auch ein programm sein mit dem systembereichszeiger auf db51"

Gruß Kai



[Andy258]

Ich habe die 100U /100.
Und was sollte ich da jetzt dann ändern, damit das funktioniert???



[Kai]

Die S5-100U CPU100 gehört zur Gruppe 1.

Du brauchst also von Volker das Programm OP17G1 und erstellst noch zusätzlich einen OB21 (Anlauf AG bei manuellem Einschalten) und einen OB22 (Anlauf AG bei Spannungswiederkehr) mit folgendem Inhalt:

OB21 / OB22

:A DB 51
:L KF 1
:T DW 40

Gruß Kai



[Kai]

Zuviel Werbung?
-> Hier kostenlos registrieren

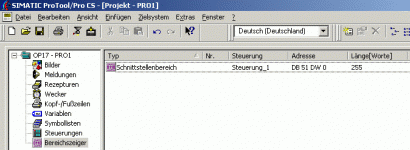

Und im OP muss Dein Bereichszeiger für den Schnittstellenbereich natürlich die Adressen DB51 DW0 und die Länge (Worte) 255 haben (siehe Bild).

Gruß Kai



[volker]

ebend.
in den progs die ich pepostet habe ist alles nötige drin.

der ob21/22 ist nicht wirklich wichtig. der verursacht 'nur' einen neustart des op. macht es aber sowiso wenn keine verbinding zustande kommt.



[Andy258]

Und an was kann es dann noch liegen, dass es nicht funktioniert??
