Schrittkette mit nur 2 Schritten programmieren

[Corradoli]

Zuviel Werbung?
-> Hier kostenlos registrieren

Hallo zusammen,

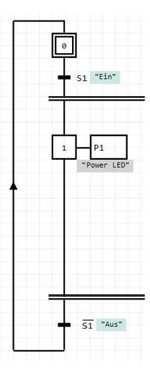

eine mir zunächst einfach erscheinende Aufgabe ist beim Programmieren dann doch zu einem Problem geworden. Ich habe euch den Ausschnitt eines GRAFCET angehängt, die weitere fehlende Parallelverzweigungen sollte bei meinem Problem keine Rolle spielen. Es geht mir um die Programmierung des ersten Zweiges. Dieser besteht ja lediglich aus den Schritten 0 und 1.
Und hier versagen die Regeln, wie ich es gelernt habe eine Schrittkette zu programmieren:
1. Ein Schritt kann nur gesetzt werden, wenn der vorherige Schritt und die Transition erfüllt sind.
2. Ein Schritt wird vom nachfolgenden Schritt rückgesetzt.

Soweit so gut, wenn ich das aber mit SR-Flip-Flops umsetzte, kann Schritt 2 nie gesetzt werden, da er durch die Rücksetzdominanz des Flip-Flop von Schritt 1 direkt zurückgesetzt wird, siehe TIA-Simulation.

Ist es sinnvoll dieses Problem mit Setzdominanten Flip-Flops zu lösen, mit denen wäre ich persönlich ja vorsichtig, oder gibt es da elegantere Lösungen?

Danke für eure Hilfe und viele Grüße!
