TIA Gsdml Bild Problem beim Hochrüsten von v15 nach v16

[Outrider]

Zuviel Werbung?
-> Hier kostenlos registrieren

Ich habe einen Profinetteilnehmer den ich stufenweise von v15 nach v17 hochrüsten möchte, direkt geht anscheinend nicht !
Schon bei v16 sehe ich das Bitmap Bild des Teilnehmers nicht mehr sondern das Vertreterbild DP-Norm. In dem Projektordner "additionalFiles" ist das Bild aber abgelegt.
Was tun !



[DeltaMikeAir]

So ein Thema hatten wir hier schon einmal. Welches Dateiformat hat das Bild ( und welches Format haben die anderen Bilder in dem Ordner )?

BMP?



[Mok_1988]

Zuviel Werbung?
-> Hier kostenlos registrieren

Warum geht das direkte Hochrüsten nicht? Kommt eine Fehlermeldung?

Die gsdml Datei ist ja im Projekt enthalten. Hast du mal probiert diese vorher manuell zu installieren?



[Outrider]

Es sind Bitmap-Dateien, ich sehe sie auch in dem Ordner wo die gsdml Datei abgelegt ist



[DeltaMikeAir]

Ist dieses Bild auch in der XML definiert? Also dieser Dateiname?



[Outrider]

Zuviel Werbung?
-> Hier kostenlos registrieren

Wo in er XML soll ich suchen :-( ?
Es sind einige 1000 Befehle



[DeltaMikeAir]

Wo in er XML soll ich suchen :-( ?

Suche doch einfach nach dem Dateinamen ( ohne .BMP )



[DeltaMikeAir]

Unter GraphicItem



[Outrider]

Zuviel Werbung?
-> Hier kostenlos registrieren

Habe gesucht, Antwort.... keine Übereinstimmung !
Wie kann sowas aus der XML ausgelöscht werden ?



[DeltaMikeAir]

Habe gesucht, Antwort.... keine Übereinstimmung !

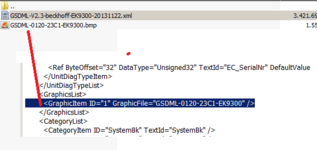

Dann suche mal nach GraphicItem, welche Datei dort eingetragen ist ( siehe #8 )



[Outrider]



[DeltaMikeAir]

Zuviel Werbung?
-> Hier kostenlos registrieren

Habe gesucht, Antwort.... keine Übereinstimmung !

Da stehts doch.

Ich weiß jetzt auch nicht weiter, es könnte noch an der Auflösung des Bitmap liegen, dass könntest du ja mal prüfen. 70x40 sollte richtig sein.



[DCDCDC]

Suche mal nach GraphicItemRef, ist da was zu finden?



[Outrider]

Ja, aber .....hier nicht



[DCDCDC]

Zuviel Werbung?
-> Hier kostenlos registrieren

Hier mal eine Getting Started PDF von Siemens zum Thema GSDML und deren Aufbau:

https://cache.industry.siemens.com/dl/files/371/31410371/att_62130/v1/GSDML_GettingStarted_de.pdf

https://cache.industry.siemens.com/dl/files/371/31410371/att_62131/v1/GSDML_GettingStarted_en.pdf



[DCDCDC]

Versuche mal die "-" aus dem Namen zu entfernen, evtl ist das ein Sonderzeichen im XML und die mag das Format nicht:

PN/PN Koppler GSDML Datei Bild einfügen

Moin moin, kann mir irgendjemand mal beibringen wie man in eine GSDML Datei eines PN Kopplers eine Grafik einfügen kann ? Ich raffe das einfach nicht ... Grafikdatei kopiert er mit, wird aber nicht angezeigt ... irgendwo ist das verkehrt :) dsanke & gruss, michael

www.sps-forum.de



[DCDCDC]

Es gibt auch noch hier ein Tool:

The GSD Checker is able to show the content of GSD files for PROFINET in an easy to understand table view. It also contains a function to check the accuracy of GSD files which helps to build a valid description file.
A built-in XML editor allows to make corrections without having to leave the tool. Additionally, an external XML editor may be called just by pressing a button.
Built-in sample files are a good starting point for editing own GSD files.

PROFINET GSD Checker

Checking the functionality of a PROFINET device without having detailed knowledge about the content of the description file is often important for the user.

www.profibus.com



[Outrider]

Zuviel Werbung?
-> Hier kostenlos registrieren

naja....das ist schön und gut aber warum wird da was verändert , also anscheinend aktiv in die Datei eingegriffen



[DCDCDC]

Du kannst doch die XML einfach anpassen, sodass es geht. Das ändert ja nichts an der Konfiguration in der XML sondern nur das Icon



[memotech]

Ich habe mir diese GSD-Datei mal vom Lenze Webserver geholt. Ich kann da keinen Fehler erkennen! Die Bindestriche im Dateinamen der Grafikdatei sind nicht nur erlaubt, sondern werden sogar von der GSDML Spezifikation gefordert.
Ich kann diese GSD-Datei auch in TIA Portal V16 (habe hier Update 6) importieren, und sowohl im Katalog als auch in daraus erzeugten Instanzen sehe ich das Bild. Es ist also kein generelles Problem.

Du könntest mal ausprobieren, die GSD-Datei in TIA Portal V16 nochmal zu importieren. Das geht über Extras > Gerätebeschreibungdateien (GSD) verwalten.
